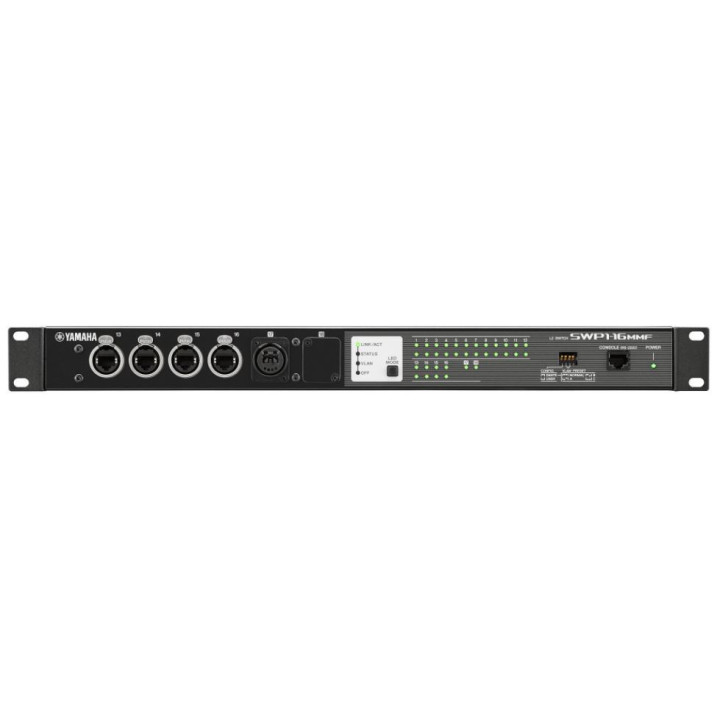

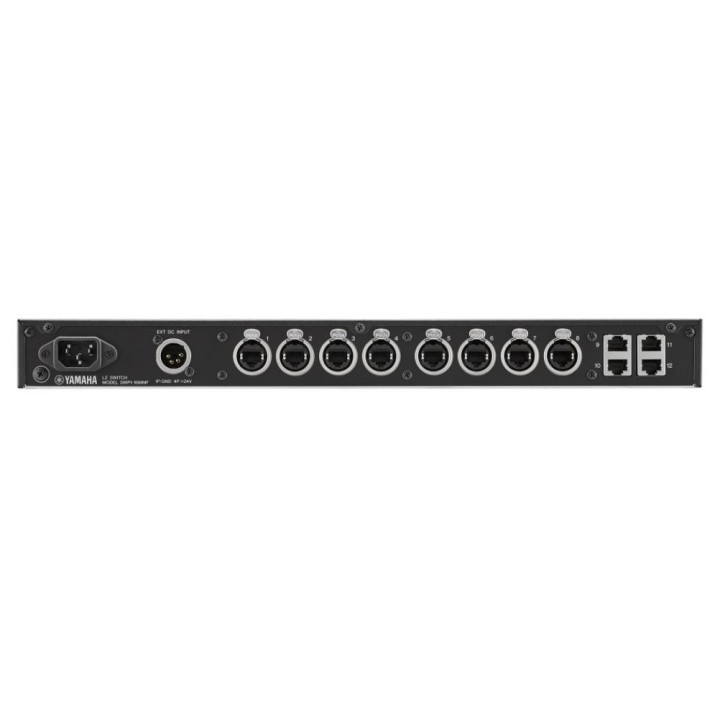

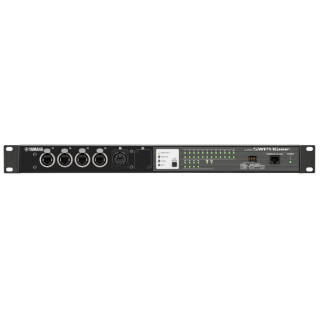

Yamaha SWP1-16MMF - Network switch
167560
4957812588348
Commutateur réseau équipé de 12 ports etherCON, quatre ports RJ45, un port opticalCON et un emplacement pour option
Prix Visuals
2 329,36 CHF
HT
2 518,04 CHF TTC
Prix constructeur 2 647,00 CHF HT
Sur commande
-
Livraison
- Expédié dans 1 à 2 semaines
-
Retrait en boutiques
- Disponible dans 1 à 2 semaines
Commutateur réseau Yamaha
Commutateurs Yamaha avec optimisation Dante et visibilité réseau
La configuration complexe d'un commutateur réseau, qui était auparavant préférablement confiée à un technicien informatique, peut désormais être réalisée facilement par n'importe qui. Un simple réglage du commutateur suffit pour optimiser les commutateurs réseau de la série SWP1 pour le fonctionnement Dante, et une application informatique dédiée appelée Yamaha LAN Monitor offre une "visibilité réseau" pour une surveillance et un contrôle complets.
Yamaha est entré dans le domaine des équipements réseau en 1995 et a acquis une part significative du marché des réseaux pour les petites et moyennes entreprises et le SOHO au Japon. Les commutateurs Gigabit L2 de Yamaha, qui peuvent être reliés aux routeurs/pare-feux Yamaha, ont été introduits en 2011, avec des fonctionnalités ayant considérablement réduit la charge de travail liée à la configuration, à la maintenance et à la gestion des réseaux.
20 ans plus tard, la mise en réseau audio est devenue l'une des technologies à la croissance la plus rapide et la plus appréciée dans le domaine du son live et de l'audio professionnel. Une gamme croissante de produits Yamaha compatibles Dante, dont les très réputées consoles de mixage numériques de la série CL, continue de montrer la voie. Les commutateurs réseau de la série SWP1 sont la solution que le marché de l'audio professionnel attendait, offrant un équilibre idéal entre expertise informatique et savoir-faire en audio professionnel que seul Yamaha peut fournir.
La série SWP1 rend la configuration, la surveillance et l'exploitation des réseaux audio plus simples et plus pratiques que jamais.
Optimisation Dante via commutateur DIP
Les réseaux Dante simples ne sont pas difficiles à configurer et à exploiter, mais à mesure que la complexité du réseau augmente, les commutateurs utilisés doivent être optimisés pour le fonctionnement Dante afin d'obtenir une stabilité maximale. La configuration de la QoS, du IGMP Snooping et d'autres paramètres sur un commutateur intelligent peut être une tâche complexe, nécessitant des connaissances spécialisées qui relèvent davantage du domaine des techniciens informatiques que des ingénieurs du son. La série SWP1 permet de rappeler une configuration optimisée pour Dante simplement en activant un commutateur DIP. Aucune expertise ni formation n'est requise.
3 types de VLAN prédéfinis
Un réseau véritablement efficace doit être capable de gérer plusieurs services simultanément : la communication Dante, les fonctions StageMix et autres appareils intelligents, les logiciels informatiques pour le contrôle des consoles de mixage numériques ou des amplificateurs de puissance, et éventuellement davantage. Mais plus vous combinez de communications sur un seul réseau, plus le risque d'interférences et de problèmes est élevé. L'utilisation de domaines VLAN virtuels pour isoler différents types de données est la solution idéale, mais ce type de configuration requiert également un certain niveau d'expertise informatique. La série SWP1 comprend trois préréglages VLAN qui peuvent simplement être sélectionnés via un commutateur DIP. Il existe également un mode UTILISATEUR permettant une configuration VLAN entièrement personnalisée.
Visibilité réseau
La gestion efficace d'un réseau Dante repose sur une série de paramètres tels que le trafic réseau, l'état des commutateurs et les informations sur chaque appareil Dante. L'application dédiée Yamaha LAN Monitor offre une vue d'ensemble complète sur un seul écran de tous les paramètres nécessaires lorsqu'elle est utilisée avec les commutateurs de la série SWP1. Nous appelons ce type de vue d'ensemble graphique "visibilité réseau". Vous pouvez même prendre un instantané de l'état normal du réseau et configurer une alarme pour vous alerter en cas de modification des paramètres, afin que les problèmes puissent être identifiés et résolus rapidement et facilement. L'application Dante Controller peut également être lancée depuis Yamaha LAN Monitor en un seul clic, offrant une solution réseau Dante complète sur un seul ordinateur.
Connecteurs etherCON pour la fiabilité en son live
La fiabilité est essentielle dans les applications de son live. Rien ne doit interrompre le spectacle. Les commutateurs réseau conventionnels disposent généralement de connecteurs RJ45 correspondant aux connecteurs des ordinateurs auxquels ils seront connectés, mais la série SWP1 est équipée de connecteurs etherCON robustes et fiables, directement compatibles avec les connecteurs etherCON des consoles Yamaha CL/QL et d'autres appareils compatibles Dante.
Support fibre optique et redondance réseau (option requise pour la redondance)
Les SWP1-8MMF et SWP1-16MMF incluent des connecteurs opticalCON compatibles avec la fibre multimode. Les deux modèles permettent une transmission sur des distances allant jusqu'à 300 mètres. Le module optique optionnel MMF-SWP1 peut être ajouté pour permettre l'utilisation de deux câbles à fibre optique pour une connexion redondante. Le protocole Rapid Spanning Tree (RSTP) est également pris en charge pour les connexions redondantes.
EXT DC INPUT pour la redondance d'alimentation
Les commutateurs de la série SWP1 comprennent un connecteur EXT DC INPUT de type XLR-4-32 en plus du connecteur AC IN standard. Une alimentation DC +24V connectée au connecteur EXT DC INPUT fournit une alimentation redondante permettant de maintenir l'appareil opérationnel en cas de problème avec l'alimentation secteur. Pour une fiabilité accrue, le connecteur AC est de type verrouillable (V-Lock), ce qui minimise le risque de déconnexion accidentelle.
Les commutateurs réseau de la série Yamaha SWP1 ont été spécifiquement conçus pour offrir aux utilisateurs un maximum d'avantages avec la plus grande facilité de configuration et d'utilisation possible. Ils permettent l'optimisation Dante en un clic ainsi qu'une visibilité réseau avancée tout en exploitant pleinement les capacités de gestion des flux audio de Dante. Le logiciel Yamaha LAN Monitor fonctionne avec la série SWP1 pour permettre une surveillance et une gestion complètes non seulement des commutateurs de la série SWP1 connectés, mais aussi des appareils Dante connectés. Le protocole L2MS (Layer 2 Management Service) original de Yamaha étend la capacité de "visibilité réseau" à tous les appareils Dante connectés aux commutateurs de la série SWP1.
Cartographie LAN pour une vue d'ensemble complète du réseau
Comprendre comment plusieurs commutateurs installés à différents endroits sont connectés, ainsi que la façon dont les appareils réseau sont connectés à ces commutateurs, peut être une tâche difficile et chronophage. Yamaha LAN Monitor rend la topologie globale du réseau clairement visible, offrant à l'utilisateur une vue d'ensemble complète de la façon dont plusieurs commutateurs et appareils du réseau Dante sont interconnectés. Il suffit de connecter un ordinateur au commutateur SWP1 le plus proche et de lancer le logiciel Yamaha LAN Monitor.
État des ports et utilisation de la bande passante
Yamaha LAN Monitor comprend un affichage de l'état des ports et de la bande passante qui indique clairement l'état de connexion de chaque port du commutateur réseau, les informations sur les appareils connectés, la vitesse de communication de chaque port et l'utilisation de la bande passante de chaque port.
Informations sur les appareils Dante
Les informations sur les appareils et la surveillance sont également disponibles pour tous les appareils Dante connectés aux commutateurs de la série SWP1 sur le réseau. La capacité à surveiller l'état des ports primaires et secondaires ainsi que les flux de transmission et de réception est importante pour garantir une communication audio Dante stable et fiable. Cette fonctionnalité vous permet de garder un œil sur l'"état de santé" global du réseau.
Lancement de Dante Controller en un clic
Un bouton Dante Controller en haut de l'interface Yamaha LAN Monitor vous permet de lancer Dante Controller en un seul clic (le logiciel Dante Controller doit être installé sur l'ordinateur). Le passage transparent entre Yamaha LAN Monitor et Dante Controller offre un contrôle complet du réseau Dante depuis un seul ordinateur.
La fonction Instantané simplifie le dépannage
Un "instantané" peut être pris de l'état du réseau lors de la configuration. Le logiciel peut ensuite suivre automatiquement les paramètres et alerter l'utilisateur en cas de modification. Un instantané pourrait être pris du réseau lors des répétitions, et l'utilisateur serait alors alerté si un câble est débranché, si un appareil est éteint ou si une connexion incorrecte est établie avant la représentation, par exemple.
Identification améliorée des appareils avec des icônes, des étiquettes et des commentaires
Identifier les appareils connectés à un commutateur uniquement par leur adresse IP ou MAC est une approche difficile et sujette aux erreurs. Les appareils Dante connectés sont identifiés par une icône Dante ainsi que par un identifiant d'appareil préalablement configuré via le logiciel Dante Controller. Vous pouvez également saisir des informations supplémentaires, telles que l'emplacement de l'appareil, dans les champs Étiquette et Commentaire.
Paramètres détaillés du commutateur et mises à jour du micrologiciel
L'interface web de chaque appareil est accessible pour consulter les paramètres "avancés" et activer les mises à jour du micrologiciel.
Commutateurs Yamaha avec optimisation Dante et visibilité réseau
La configuration complexe d'un commutateur réseau, qui était auparavant préférablement confiée à un technicien informatique, peut désormais être réalisée facilement par n'importe qui. Un simple réglage du commutateur suffit pour optimiser les commutateurs réseau de la série SWP1 pour le fonctionnement Dante, et une application informatique dédiée appelée Yamaha LAN Monitor offre une "visibilité réseau" pour une surveillance et un contrôle complets.
Yamaha est entré dans le domaine des équipements réseau en 1995 et a acquis une part significative du marché des réseaux pour les petites et moyennes entreprises et le SOHO au Japon. Les commutateurs Gigabit L2 de Yamaha, qui peuvent être reliés aux routeurs/pare-feux Yamaha, ont été introduits en 2011, avec des fonctionnalités ayant considérablement réduit la charge de travail liée à la configuration, à la maintenance et à la gestion des réseaux.
20 ans plus tard, la mise en réseau audio est devenue l'une des technologies à la croissance la plus rapide et la plus appréciée dans le domaine du son live et de l'audio professionnel. Une gamme croissante de produits Yamaha compatibles Dante, dont les très réputées consoles de mixage numériques de la série CL, continue de montrer la voie. Les commutateurs réseau de la série SWP1 sont la solution que le marché de l'audio professionnel attendait, offrant un équilibre idéal entre expertise informatique et savoir-faire en audio professionnel que seul Yamaha peut fournir.
La série SWP1 rend la configuration, la surveillance et l'exploitation des réseaux audio plus simples et plus pratiques que jamais.
Optimisation Dante via commutateur DIP
Les réseaux Dante simples ne sont pas difficiles à configurer et à exploiter, mais à mesure que la complexité du réseau augmente, les commutateurs utilisés doivent être optimisés pour le fonctionnement Dante afin d'obtenir une stabilité maximale. La configuration de la QoS, du IGMP Snooping et d'autres paramètres sur un commutateur intelligent peut être une tâche complexe, nécessitant des connaissances spécialisées qui relèvent davantage du domaine des techniciens informatiques que des ingénieurs du son. La série SWP1 permet de rappeler une configuration optimisée pour Dante simplement en activant un commutateur DIP. Aucune expertise ni formation n'est requise.
3 types de VLAN prédéfinis
Un réseau véritablement efficace doit être capable de gérer plusieurs services simultanément : la communication Dante, les fonctions StageMix et autres appareils intelligents, les logiciels informatiques pour le contrôle des consoles de mixage numériques ou des amplificateurs de puissance, et éventuellement davantage. Mais plus vous combinez de communications sur un seul réseau, plus le risque d'interférences et de problèmes est élevé. L'utilisation de domaines VLAN virtuels pour isoler différents types de données est la solution idéale, mais ce type de configuration requiert également un certain niveau d'expertise informatique. La série SWP1 comprend trois préréglages VLAN qui peuvent simplement être sélectionnés via un commutateur DIP. Il existe également un mode UTILISATEUR permettant une configuration VLAN entièrement personnalisée.
Visibilité réseau
La gestion efficace d'un réseau Dante repose sur une série de paramètres tels que le trafic réseau, l'état des commutateurs et les informations sur chaque appareil Dante. L'application dédiée Yamaha LAN Monitor offre une vue d'ensemble complète sur un seul écran de tous les paramètres nécessaires lorsqu'elle est utilisée avec les commutateurs de la série SWP1. Nous appelons ce type de vue d'ensemble graphique "visibilité réseau". Vous pouvez même prendre un instantané de l'état normal du réseau et configurer une alarme pour vous alerter en cas de modification des paramètres, afin que les problèmes puissent être identifiés et résolus rapidement et facilement. L'application Dante Controller peut également être lancée depuis Yamaha LAN Monitor en un seul clic, offrant une solution réseau Dante complète sur un seul ordinateur.
Connecteurs etherCON pour la fiabilité en son live
La fiabilité est essentielle dans les applications de son live. Rien ne doit interrompre le spectacle. Les commutateurs réseau conventionnels disposent généralement de connecteurs RJ45 correspondant aux connecteurs des ordinateurs auxquels ils seront connectés, mais la série SWP1 est équipée de connecteurs etherCON robustes et fiables, directement compatibles avec les connecteurs etherCON des consoles Yamaha CL/QL et d'autres appareils compatibles Dante.
Support fibre optique et redondance réseau (option requise pour la redondance)
Les SWP1-8MMF et SWP1-16MMF incluent des connecteurs opticalCON compatibles avec la fibre multimode. Les deux modèles permettent une transmission sur des distances allant jusqu'à 300 mètres. Le module optique optionnel MMF-SWP1 peut être ajouté pour permettre l'utilisation de deux câbles à fibre optique pour une connexion redondante. Le protocole Rapid Spanning Tree (RSTP) est également pris en charge pour les connexions redondantes.
EXT DC INPUT pour la redondance d'alimentation
Les commutateurs de la série SWP1 comprennent un connecteur EXT DC INPUT de type XLR-4-32 en plus du connecteur AC IN standard. Une alimentation DC +24V connectée au connecteur EXT DC INPUT fournit une alimentation redondante permettant de maintenir l'appareil opérationnel en cas de problème avec l'alimentation secteur. Pour une fiabilité accrue, le connecteur AC est de type verrouillable (V-Lock), ce qui minimise le risque de déconnexion accidentelle.
Les commutateurs réseau de la série Yamaha SWP1 ont été spécifiquement conçus pour offrir aux utilisateurs un maximum d'avantages avec la plus grande facilité de configuration et d'utilisation possible. Ils permettent l'optimisation Dante en un clic ainsi qu'une visibilité réseau avancée tout en exploitant pleinement les capacités de gestion des flux audio de Dante. Le logiciel Yamaha LAN Monitor fonctionne avec la série SWP1 pour permettre une surveillance et une gestion complètes non seulement des commutateurs de la série SWP1 connectés, mais aussi des appareils Dante connectés. Le protocole L2MS (Layer 2 Management Service) original de Yamaha étend la capacité de "visibilité réseau" à tous les appareils Dante connectés aux commutateurs de la série SWP1.
Cartographie LAN pour une vue d'ensemble complète du réseau
Comprendre comment plusieurs commutateurs installés à différents endroits sont connectés, ainsi que la façon dont les appareils réseau sont connectés à ces commutateurs, peut être une tâche difficile et chronophage. Yamaha LAN Monitor rend la topologie globale du réseau clairement visible, offrant à l'utilisateur une vue d'ensemble complète de la façon dont plusieurs commutateurs et appareils du réseau Dante sont interconnectés. Il suffit de connecter un ordinateur au commutateur SWP1 le plus proche et de lancer le logiciel Yamaha LAN Monitor.
État des ports et utilisation de la bande passante
Yamaha LAN Monitor comprend un affichage de l'état des ports et de la bande passante qui indique clairement l'état de connexion de chaque port du commutateur réseau, les informations sur les appareils connectés, la vitesse de communication de chaque port et l'utilisation de la bande passante de chaque port.
Informations sur les appareils Dante
Les informations sur les appareils et la surveillance sont également disponibles pour tous les appareils Dante connectés aux commutateurs de la série SWP1 sur le réseau. La capacité à surveiller l'état des ports primaires et secondaires ainsi que les flux de transmission et de réception est importante pour garantir une communication audio Dante stable et fiable. Cette fonctionnalité vous permet de garder un œil sur l'"état de santé" global du réseau.
Lancement de Dante Controller en un clic
Un bouton Dante Controller en haut de l'interface Yamaha LAN Monitor vous permet de lancer Dante Controller en un seul clic (le logiciel Dante Controller doit être installé sur l'ordinateur). Le passage transparent entre Yamaha LAN Monitor et Dante Controller offre un contrôle complet du réseau Dante depuis un seul ordinateur.
La fonction Instantané simplifie le dépannage
Un "instantané" peut être pris de l'état du réseau lors de la configuration. Le logiciel peut ensuite suivre automatiquement les paramètres et alerter l'utilisateur en cas de modification. Un instantané pourrait être pris du réseau lors des répétitions, et l'utilisateur serait alors alerté si un câble est débranché, si un appareil est éteint ou si une connexion incorrecte est établie avant la représentation, par exemple.
Identification améliorée des appareils avec des icônes, des étiquettes et des commentaires
Identifier les appareils connectés à un commutateur uniquement par leur adresse IP ou MAC est une approche difficile et sujette aux erreurs. Les appareils Dante connectés sont identifiés par une icône Dante ainsi que par un identifiant d'appareil préalablement configuré via le logiciel Dante Controller. Vous pouvez également saisir des informations supplémentaires, telles que l'emplacement de l'appareil, dans les champs Étiquette et Commentaire.
Paramètres détaillés du commutateur et mises à jour du micrologiciel
L'interface web de chaque appareil est accessible pour consulter les paramètres "avancés" et activer les mises à jour du micrologiciel.
|
|
Spécifications |
|
|
Nombre de ports LAN (1000BASE-T/100BASE-TX/10BASE-T/connecteur etherCON) |
12 |
|
|
Nombre de ports LAN (1000BASE-T/100BASE-TX/10BASE-T/connecteur RJ-45) |
4 |
|
|
Nombre de ports SFP (1000BASE-SX/connecteur opticalCON) |
2 (1 module optique installé en standard) |
|
|
Port console |
1 (RJ-45) |
|
|
Capacité de commutation |
36 Gbit/s |
|
|
Débit |
27 Mpps |
|
|
Nombre maximum d'adresses MAC |
16 384 |
|
|
Tampon de trame |
1024 Ko |
|
|
VLAN |
Port VLAN, balisage VLAN (IEEE802.1Q), VLAN privé |
|
|
Nombre maximum de VLANs |
256 (VLAN ID 1-4 094) |
|
|
Multicast IP |
IGMP Snooping (v1/v2/v3) |
|
|
QoS |
8 files de sortie, QoS basée sur les règles, remarquage (CoS, ToS, DSCP), ordonnancement (SP, WRR) |
|
|
Contrôle de flux |
IEEE802.3x (Full-duplex), contrôle de flux (Half-duplex) |
|
|
Fonctions prises en charge |
Contrôle de tempête, prévention du blocage HOL, détection de boucle, ACL, agents SNMP, agrégation de liens (IEEE 802.3ad LACP, statique), arbre couvrant (STP*, RSTP*, MSTP), mise en miroir de port, désactivation de port, réduction de la vitesse de liaison, compteur de paquets, mode d'économie d'énergie (IEEE802.3az EEE ; désactivé en mode DANTE), client DHCP, journalisation, téléchargement du micrologiciel via TFTP/HTTP, téléchargement du fichier de configuration via TFTP |
|
|
Commutateurs DIP |
CONFIG, VLAN PRESET |
|
|
Indicateurs |
Panneau avant : POWER, MODE LED×4, PORT×16×2, SFP×2 |
|
|
Température de fonctionnement |
0 à 40°C |
|
|
Température de stockage |
-20 à 60°C |
|
|
Alimentation (connecteur AC IN) |
AC100V-240V, 50/60Hz, alimentation interne (sans interrupteur), entrée d'alimentation : type verrouillable |
|
|
Alimentation (EXT DC INPUT) |
Alimentation externe requise : 24VDC+/-2V, 1A, connecteur de type XLR-4-32 |
|
|
Consommation électrique maximale |
16 W, 0,29 A |
|
|
Dissipation thermique |
14,0 kcal/h |
|
|
Châssis |
Boîtier métallique, sans ventilateur |
|
|
Gestion des substances dangereuses |
Conforme RoHS |
|
|
Dimensions |
480mm x 44mm x 362mm |
|
|
Poids |
4,6 kg |
Commutateur réseau équipé de 12 ports etherCON, quatre ports RJ45, un port opticalCON et un emplacement pour option
