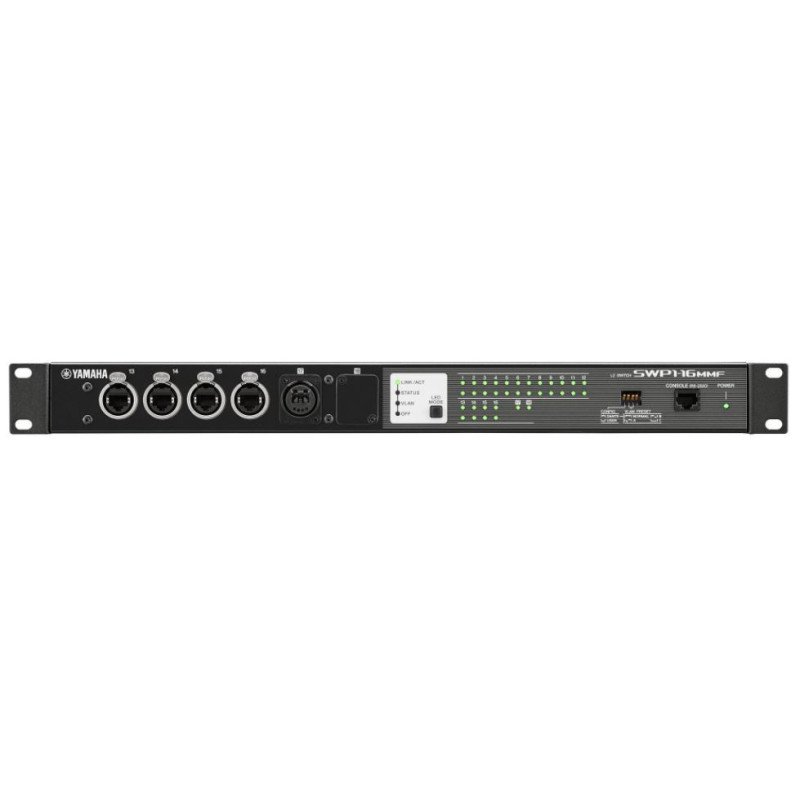

Yamaha SWP1-16MMF - Network switch
167560
4957812588348
Switch di rete dotato di 12 porte etherCON, quattro porte RJ45, una porta opticalCON e uno slot per opzioni
Prezzi Visuals
2.329,36 CHF
IVA escl.
2.518,04 CHF IVA inclusa
Prezzo del produttore 2 647,00 CHF IVA escl.
Su ordinazione
-
Consegna
- Spedito entro 1-2 settimane
-
Ritiro in negozio
- Disponibile in 1-2 settimane
Switch di rete Yamaha
Switch Yamaha con ottimizzazione Dante e visibilità di rete
La configurazione complessa di uno switch di rete, che in precedenza era meglio affidata a un tecnico informatico, può ora essere facilmente eseguita da chiunque. Una semplice impostazione dello switch è sufficiente per ottimizzare gli switch di rete della serie SWP1 per il funzionamento Dante, e un'applicazione informatica dedicata chiamata Yamaha LAN Monitor offre una "visibilità di rete" per un monitoraggio e un controllo completi.
Yamaha è entrata nel settore delle apparecchiature di rete nel 1995 e ha acquisito una quota significativa del mercato di rete per le piccole e medie imprese e SOHO in Giappone. Gli switch Gigabit L2 di Yamaha, che possono essere collegati ai router/firewall Yamaha, sono stati introdotti nel 2011, con funzionalità che hanno ridotto considerevolmente il carico di lavoro per la configurazione, la manutenzione e la gestione della rete.
20 anni dopo, il networking audio è diventato una delle tecnologie a più rapida crescita e più apprezzate nel settore del live sound e dell'audio professionale. Una gamma sempre più ampia di prodotti Yamaha compatibili con Dante, tra cui le molto apprezzate console di mixaggio digitali della serie CL, continua a indicare la strada. Gli switch di rete della serie SWP1 sono una soluzione che il mercato dell'audio professionale attendeva, offrendo un equilibrio ideale tra competenza informatica e know-how nell'audio professionale che solo Yamaha può fornire.
La serie SWP1 rende la configurazione, il monitoraggio e il funzionamento delle reti audio più semplici e pratici che mai.
Ottimizzazione Dante tramite interruttore DIP
Le reti Dante semplici non sono difficili da configurare e utilizzare, ma con l'aumentare della complessità della rete, gli switch utilizzati devono essere ottimizzati per il funzionamento Dante al fine di ottenere la massima stabilità. La configurazione di QoS, IGMP Snooping e altri parametri su uno switch intelligente può essere un'operazione complessa, che richiede conoscenze specializzate che appartengono più al dominio dei tecnici informatici che degli ingegneri del suono. La serie SWP1 consente di richiamare una configurazione ottimizzata per Dante semplicemente azionando un interruttore DIP. Non è richiesta alcuna competenza o formazione specifica.
3 tipi di VLAN predefiniti
Una rete veramente efficiente deve essere in grado di gestire più servizi simultaneamente: comunicazione Dante, funzioni StageMix e altri dispositivi intelligenti, software informatico per il controllo di console di mixaggio digitale o amplificatori di potenza, e forse altro ancora. Ma più comunicazioni si combinano su una singola rete, maggiore è il rischio di interferenze e problemi. L'utilizzo di domini VLAN virtuali per isolare diversi tipi di dati è la soluzione ideale, ma anche questo tipo di configurazione richiede una certa competenza informatica. La serie SWP1 include tre preset VLAN che possono essere semplicemente selezionati tramite un interruttore DIP. È disponibile anche una modalità USER che consente una configurazione VLAN completamente personalizzata.
Visibilità di rete
La gestione efficace di una rete Dante si basa su una serie di parametri come il traffico di rete, lo stato dello switch e le informazioni su ciascun dispositivo Dante. L'applicazione dedicata Yamaha LAN Monitor fornisce una panoramica completa su un unico schermo di tutti i parametri necessari quando viene utilizzata con gli switch della serie SWP1. Definiamo questo tipo di panoramica grafica "visibilità di rete". È anche possibile acquisire un'istantanea dello stato normale della rete e impostare un allarme per avvisare l'utente in caso di variazione dei parametri, in modo che i problemi possano essere identificati e risolti rapidamente e facilmente. L'applicazione Dante Controller può anche essere avviata da Yamaha LAN Monitor con un solo clic, fornendo una soluzione di rete Dante completa su un unico computer.
Connettori etherCON per l'affidabilità nel live sound
L'affidabilità è essenziale nelle applicazioni di live sound. Nulla deve interrompere lo spettacolo. Gli switch di rete convenzionali dispongono generalmente di connettori RJ45 per corrispondere ai connettori dei computer a cui verranno collegati, ma la serie SWP1 è dotata di connettori etherCON robusti e affidabili, direttamente compatibili con i connettori etherCON delle console Yamaha CL/QL e di altri dispositivi compatibili con Dante.
Supporto per fibra ottica e ridondanza di rete (opzione richiesta per la ridondanza)
Gli SWP1-8MMF e SWP1-16MMF includono connettori opticalCON compatibili con la fibra multimodale. Entrambi i modelli consentono la trasmissione su distanze fino a 300 metri. Il modulo ottico opzionale MMF-SWP1 può essere aggiunto per consentire l'utilizzo di due cavi a fibra ottica per una connessione ridondante. Il protocollo Rapid Spanning Tree (RSTP) è inoltre supportato per le connessioni ridondanti.
EXT DC INPUT per la ridondanza dell'alimentazione
Gli switch della serie SWP1 includono un connettore EXT DC INPUT di tipo XLR-4-32 in aggiunta al connettore AC IN standard. Un'alimentazione CC di +24V collegata al connettore EXT DC INPUT fornisce un'alimentazione ridondante che può mantenere il dispositivo in funzione in caso di problemi con l'alimentazione di rete. Per una maggiore affidabilità, il connettore AC è di tipo bloccabile (V-Lock), riducendo al minimo il rischio di disconnessione accidentale.
Gli switch di rete della serie SWP1 di Yamaha sono stati specificamente creati per offrire agli utenti il massimo dei vantaggi con la massima facilità di configurazione e utilizzo possibile. Consentono l'ottimizzazione Dante con un clic e una visibilità di rete avanzata, sfruttando appieno le capacità di gestione dei flussi audio Dante. Il software Yamaha LAN Monitor funziona con la serie SWP1 per consentire un monitoraggio e una gestione completi non solo degli switch della serie SWP1 collegati, ma anche dei dispositivi Dante collegati. Il protocollo L2MS (Layer 2 Management Service) originale di Yamaha estende la capacità di "visibilità di rete" a tutti i dispositivi Dante collegati agli switch della serie SWP1.
Mappatura LAN per una panoramica completa della rete
Capire come più switch installati in luoghi diversi sono collegati tra loro, nonché il modo in cui i dispositivi di rete sono collegati a tali switch, può essere un'operazione difficile e dispendiosa in termini di tempo. Yamaha LAN Monitor rende chiaramente visibile la topologia globale della rete, fornendo all'utente una panoramica completa di come più switch e dispositivi di rete Dante sono interconnessi. È sufficiente collegare un computer allo switch SWP1 più vicino e avviare il software Yamaha LAN Monitor.
Stato delle porte e utilizzo della larghezza di banda
Yamaha LAN Monitor include una visualizzazione dello stato delle porte e della larghezza di banda che mostra chiaramente lo stato di connessione di ogni porta dello switch di rete, le informazioni sui dispositivi collegati, la velocità di comunicazione di ogni porta e l'utilizzo della larghezza di banda di ogni porta.
Informazioni sui dispositivi Dante
Le informazioni e il monitoraggio dei dispositivi sono disponibili anche per tutti i dispositivi Dante collegati agli switch della serie SWP1 sulla rete. La possibilità di monitorare lo stato delle porte primarie e secondarie, nonché i flussi di trasmissione e ricezione, è importante per garantire una comunicazione audio Dante stabile e affidabile. Questa funzionalità consente di tenere sotto controllo la "salute" complessiva della rete.
Avvio con un clic di Dante Controller
Un pulsante Dante Controller nella parte superiore dell'interfaccia Yamaha LAN Monitor consente di avviare Dante Controller con un solo clic (il software Dante Controller deve essere installato sul computer). Il passaggio senza interruzioni tra Yamaha LAN Monitor e Dante Controller offre un controllo completo della rete Dante da un unico computer.
La funzione Snapshot semplifica la risoluzione dei problemi
È possibile acquisire un "istantanea" dello stato della rete durante la configurazione. Il software può quindi monitorare automaticamente i parametri e avvisare l'utente in caso di variazioni. Ad esempio, è possibile acquisire un'istantanea della rete durante le prove, e l'utente verrebbe quindi avvisato se un cavo viene scollegato, un dispositivo viene spento o viene effettuata una connessione errata prima dello spettacolo.
Identificazione migliorata dei dispositivi con icone, etichette e commenti
Identificare i dispositivi collegati a uno switch unicamente tramite il loro indirizzo IP o MAC è un approccio difficile e soggetto a errori. I dispositivi Dante collegati sono identificati da un'icona Dante e da un identificatore del dispositivo precedentemente configurato tramite il software Dante Controller. È inoltre possibile inserire informazioni aggiuntive, come la posizione del dispositivo, nei campi Etichetta e Commento.
Impostazioni dettagliate dello switch e aggiornamenti del firmware
L'interfaccia web di ogni dispositivo può essere consultata per accedere alle impostazioni "avanzate" e consentire gli aggiornamenti del firmware.
Switch Yamaha con ottimizzazione Dante e visibilità di rete
La configurazione complessa di uno switch di rete, che in precedenza era meglio affidata a un tecnico informatico, può ora essere facilmente eseguita da chiunque. Una semplice impostazione dello switch è sufficiente per ottimizzare gli switch di rete della serie SWP1 per il funzionamento Dante, e un'applicazione informatica dedicata chiamata Yamaha LAN Monitor offre una "visibilità di rete" per un monitoraggio e un controllo completi.
Yamaha è entrata nel settore delle apparecchiature di rete nel 1995 e ha acquisito una quota significativa del mercato di rete per le piccole e medie imprese e SOHO in Giappone. Gli switch Gigabit L2 di Yamaha, che possono essere collegati ai router/firewall Yamaha, sono stati introdotti nel 2011, con funzionalità che hanno ridotto considerevolmente il carico di lavoro per la configurazione, la manutenzione e la gestione della rete.
20 anni dopo, il networking audio è diventato una delle tecnologie a più rapida crescita e più apprezzate nel settore del live sound e dell'audio professionale. Una gamma sempre più ampia di prodotti Yamaha compatibili con Dante, tra cui le molto apprezzate console di mixaggio digitali della serie CL, continua a indicare la strada. Gli switch di rete della serie SWP1 sono una soluzione che il mercato dell'audio professionale attendeva, offrendo un equilibrio ideale tra competenza informatica e know-how nell'audio professionale che solo Yamaha può fornire.
La serie SWP1 rende la configurazione, il monitoraggio e il funzionamento delle reti audio più semplici e pratici che mai.
Ottimizzazione Dante tramite interruttore DIP
Le reti Dante semplici non sono difficili da configurare e utilizzare, ma con l'aumentare della complessità della rete, gli switch utilizzati devono essere ottimizzati per il funzionamento Dante al fine di ottenere la massima stabilità. La configurazione di QoS, IGMP Snooping e altri parametri su uno switch intelligente può essere un'operazione complessa, che richiede conoscenze specializzate che appartengono più al dominio dei tecnici informatici che degli ingegneri del suono. La serie SWP1 consente di richiamare una configurazione ottimizzata per Dante semplicemente azionando un interruttore DIP. Non è richiesta alcuna competenza o formazione specifica.
3 tipi di VLAN predefiniti
Una rete veramente efficiente deve essere in grado di gestire più servizi simultaneamente: comunicazione Dante, funzioni StageMix e altri dispositivi intelligenti, software informatico per il controllo di console di mixaggio digitale o amplificatori di potenza, e forse altro ancora. Ma più comunicazioni si combinano su una singola rete, maggiore è il rischio di interferenze e problemi. L'utilizzo di domini VLAN virtuali per isolare diversi tipi di dati è la soluzione ideale, ma anche questo tipo di configurazione richiede una certa competenza informatica. La serie SWP1 include tre preset VLAN che possono essere semplicemente selezionati tramite un interruttore DIP. È disponibile anche una modalità USER che consente una configurazione VLAN completamente personalizzata.
Visibilità di rete
La gestione efficace di una rete Dante si basa su una serie di parametri come il traffico di rete, lo stato dello switch e le informazioni su ciascun dispositivo Dante. L'applicazione dedicata Yamaha LAN Monitor fornisce una panoramica completa su un unico schermo di tutti i parametri necessari quando viene utilizzata con gli switch della serie SWP1. Definiamo questo tipo di panoramica grafica "visibilità di rete". È anche possibile acquisire un'istantanea dello stato normale della rete e impostare un allarme per avvisare l'utente in caso di variazione dei parametri, in modo che i problemi possano essere identificati e risolti rapidamente e facilmente. L'applicazione Dante Controller può anche essere avviata da Yamaha LAN Monitor con un solo clic, fornendo una soluzione di rete Dante completa su un unico computer.
Connettori etherCON per l'affidabilità nel live sound
L'affidabilità è essenziale nelle applicazioni di live sound. Nulla deve interrompere lo spettacolo. Gli switch di rete convenzionali dispongono generalmente di connettori RJ45 per corrispondere ai connettori dei computer a cui verranno collegati, ma la serie SWP1 è dotata di connettori etherCON robusti e affidabili, direttamente compatibili con i connettori etherCON delle console Yamaha CL/QL e di altri dispositivi compatibili con Dante.
Supporto per fibra ottica e ridondanza di rete (opzione richiesta per la ridondanza)
Gli SWP1-8MMF e SWP1-16MMF includono connettori opticalCON compatibili con la fibra multimodale. Entrambi i modelli consentono la trasmissione su distanze fino a 300 metri. Il modulo ottico opzionale MMF-SWP1 può essere aggiunto per consentire l'utilizzo di due cavi a fibra ottica per una connessione ridondante. Il protocollo Rapid Spanning Tree (RSTP) è inoltre supportato per le connessioni ridondanti.
EXT DC INPUT per la ridondanza dell'alimentazione
Gli switch della serie SWP1 includono un connettore EXT DC INPUT di tipo XLR-4-32 in aggiunta al connettore AC IN standard. Un'alimentazione CC di +24V collegata al connettore EXT DC INPUT fornisce un'alimentazione ridondante che può mantenere il dispositivo in funzione in caso di problemi con l'alimentazione di rete. Per una maggiore affidabilità, il connettore AC è di tipo bloccabile (V-Lock), riducendo al minimo il rischio di disconnessione accidentale.
Gli switch di rete della serie SWP1 di Yamaha sono stati specificamente creati per offrire agli utenti il massimo dei vantaggi con la massima facilità di configurazione e utilizzo possibile. Consentono l'ottimizzazione Dante con un clic e una visibilità di rete avanzata, sfruttando appieno le capacità di gestione dei flussi audio Dante. Il software Yamaha LAN Monitor funziona con la serie SWP1 per consentire un monitoraggio e una gestione completi non solo degli switch della serie SWP1 collegati, ma anche dei dispositivi Dante collegati. Il protocollo L2MS (Layer 2 Management Service) originale di Yamaha estende la capacità di "visibilità di rete" a tutti i dispositivi Dante collegati agli switch della serie SWP1.
Mappatura LAN per una panoramica completa della rete
Capire come più switch installati in luoghi diversi sono collegati tra loro, nonché il modo in cui i dispositivi di rete sono collegati a tali switch, può essere un'operazione difficile e dispendiosa in termini di tempo. Yamaha LAN Monitor rende chiaramente visibile la topologia globale della rete, fornendo all'utente una panoramica completa di come più switch e dispositivi di rete Dante sono interconnessi. È sufficiente collegare un computer allo switch SWP1 più vicino e avviare il software Yamaha LAN Monitor.
Stato delle porte e utilizzo della larghezza di banda
Yamaha LAN Monitor include una visualizzazione dello stato delle porte e della larghezza di banda che mostra chiaramente lo stato di connessione di ogni porta dello switch di rete, le informazioni sui dispositivi collegati, la velocità di comunicazione di ogni porta e l'utilizzo della larghezza di banda di ogni porta.
Informazioni sui dispositivi Dante
Le informazioni e il monitoraggio dei dispositivi sono disponibili anche per tutti i dispositivi Dante collegati agli switch della serie SWP1 sulla rete. La possibilità di monitorare lo stato delle porte primarie e secondarie, nonché i flussi di trasmissione e ricezione, è importante per garantire una comunicazione audio Dante stabile e affidabile. Questa funzionalità consente di tenere sotto controllo la "salute" complessiva della rete.
Avvio con un clic di Dante Controller
Un pulsante Dante Controller nella parte superiore dell'interfaccia Yamaha LAN Monitor consente di avviare Dante Controller con un solo clic (il software Dante Controller deve essere installato sul computer). Il passaggio senza interruzioni tra Yamaha LAN Monitor e Dante Controller offre un controllo completo della rete Dante da un unico computer.
La funzione Snapshot semplifica la risoluzione dei problemi
È possibile acquisire un "istantanea" dello stato della rete durante la configurazione. Il software può quindi monitorare automaticamente i parametri e avvisare l'utente in caso di variazioni. Ad esempio, è possibile acquisire un'istantanea della rete durante le prove, e l'utente verrebbe quindi avvisato se un cavo viene scollegato, un dispositivo viene spento o viene effettuata una connessione errata prima dello spettacolo.
Identificazione migliorata dei dispositivi con icone, etichette e commenti
Identificare i dispositivi collegati a uno switch unicamente tramite il loro indirizzo IP o MAC è un approccio difficile e soggetto a errori. I dispositivi Dante collegati sono identificati da un'icona Dante e da un identificatore del dispositivo precedentemente configurato tramite il software Dante Controller. È inoltre possibile inserire informazioni aggiuntive, come la posizione del dispositivo, nei campi Etichetta e Commento.
Impostazioni dettagliate dello switch e aggiornamenti del firmware
L'interfaccia web di ogni dispositivo può essere consultata per accedere alle impostazioni "avanzate" e consentire gli aggiornamenti del firmware.
|
|
Specifiche |
|
|
Numero di porte LAN (1000BASE-T/100BASE-TX/10BASE-T/connettore etherCON) |
12 |
|
|
Numero di porte LAN (1000BASE-T/100BASE-TX/10BASE-T/connettore RJ-45) |
4 |
|
|
Numero di porte SFP (1000BASE-SX/connettore opticalCON) |
2 (1 modulo ottico installato di serie) |
|
|
Porta console |
1 (RJ-45) |
|
|
Capacità di commutazione |
36 Gbit/s |
|
|
Velocità di trasferimento |
27 Mpps |
|
|
Numero massimo di indirizzi MAC |
16 384 |
|
|
Buffer di frame |
1024 Ko |
|
|
VLAN |
VLAN di porta, tagging VLAN (IEEE802.1Q), VLAN privata |
|
|
Numero massimo di VLAN |
256 (VLAN ID 1-4.094) |
|
|
Multicast IP |
IGMP Snooping (v1/v2/v3) |
|
|
QoS |
8 code di uscita, QoS basata su regole, remarking (CoS, ToS, DSCP), schedulazione (SP, WRR) |
|
|
Controllo del flusso |
IEEE802.3x (Full-duplex), controllo di flusso (Half-duplex) |
|
|
Funzioni supportate |
Controllo delle tempeste, prevenzione del blocco HOL, rilevamento dei loop, ACL, agenti SNMP, aggregazione dei link (IEEE 802.3ad LACP, statico), spanning tree (STP*, RSTP*, MSTP), port mirroring, disattivazione della porta, riduzione della velocità di collegamento, contatore di pacchetti, modalità risparmio energetico (IEEE802.3az EEE; disabilitato in modalità DANTE), client DHCP, registrazione, download del firmware tramite TFTP/HTTP, download del file di configurazione tramite TFTP |
|
|
Interruttori DIP |
CONFIG, VLAN PRESET |
|
|
Indicatori |
Pannello anteriore: POWER, MODE LED×4, PORT×16×2, SFP×2 |
|
|
Temperatura di funzionamento |
0 a 40°C |
|
|
Temperatura di stoccaggio |
-20 a 60°C |
|
|
Alimentazione (presa AC IN) |
AC100V-240V, 50/60Hz, Alimentazione interna (senza interruttore di alimentazione), Ingresso di alimentazione: tipo a blocco |
|
|
Alimentazione (ingresso EXT DC INPUT) |
Alimentazione esterna richiesta: 24VDC+/-2V, 1A, connettore di tipo XLR-4-32 |
|
|
Consumo elettrico massimo |
16 W, 0,29 A |
|
|
Dissipazione termica |
14,0 kcal/h |
|
|
Chassis |
Chassis metallico, senza ventola |
|
|
Gestione delle sostanze pericolose |
Conforme RoHS |
|
|
Dimensioni |
480mm x 44mm x 362mm |
|
|
Peso |
4,6 kg |
Switch di rete dotato di 12 porte etherCON, quattro porte RJ45, una porta opticalCON e uno slot per opzioni
