Aja transceiver 1 canal 3G SDI/LC fibre monomode

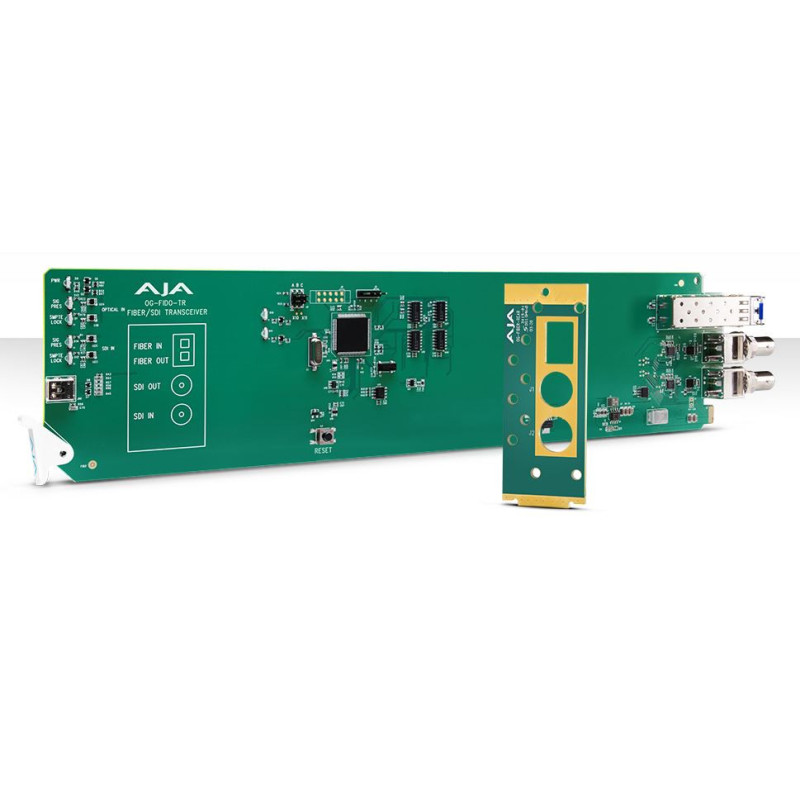

Le OG-FiDO-TR est un transceiver 3G-SDI/Fibre de pointe, compatible openGear. Les conversions 3G-SDI vers fibre et fibre vers 3G-SDI sont toutes deux prises en charge.
Les cartes openGear offrent une flexibilité et un rapport coût-efficacité inégalés pour la conversion 3G-SDI-Fibre, permettant des longueurs de câble allant jusqu'à 10 km (32 808 pieds) pour le monomode.
Connectivité
Les entrées fibre et 3G-SDI sont toutes deux resynchronisées avec une tolérance de gigue d'entrée de pointe. Les débits 3G-SDI de 270Mb, 1,5Gb et 3Gb sont pris en charge. Les deux chemins de signal sont indépendants et peuvent avoir des débits différents. Prend en charge les câbles à fibre monomode.
Compatibilité openGear
La norme openGear garantit que les cartes AJA seront compatibles avec d'autres produits openGear de partenaires openGear certifiés. Avec une liste croissante de produits, openGear représente l'avenir des produits sur châssis.
E/S flexible
Le panneau arrière modulaire permet des connexions d'E/S personnalisées par carte (incluses avec les cartes individuelles).
Sécurité intégrée
L'alimentation redondante optionnelle fournit une source d'alimentation secondaire en cas de défaillance de l'alimentation principale.
Accès Ethernet
Une connexion Ethernet standard fournit un accès au châssis via l'application Dashboard pour une communication globale du châssis.
|
|
Spécifications
|
|
|
Formats vidéo
|
150 Mbps - 3 Gbps, indépendant du format
|
|
Entrée vidéo numérique
|
1 entrée BNC 3G-SDI indépendante canal, SMPTE-259/292/424
1 entrée fibre monomode LC canal, SMPTE-297
Longueur d'onde nominale : 1260-1620 nm
Sensibilité optique : -18dBm (min)
Puissance de surcharge : -3dBm (min)
|
|
Sortie vidéo numérique
|
-Sortie BNC 3G-SDI indépendante par canal, SMPTE-259/292/424
1 sortie fibre monomode LC canal, SMPTE-297
Longueur d'onde nominale : 1310 nm
Puissance optique : -5dBm (min), 0dBm (max)
Rapport d'extinction : 7,5dB (typique)
|
|
Resynchronisation
|
270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps - Sélection automatique
Tous les autres débits sont transmis sans resynchronisation
|
|
Interface utilisateur
|
Logiciel de contrôle réseau openGear DashBoard via Windows, macOS ou Linux
|
|
Dimensions (l x p x h)
|
Format openGear standard, emplacement avant et carte arrière. Deux emplacements requis pour chaque carte.
|
|
Poids
|
0,3 kg (0,5 lb)
|
|
Alimentation
|
Compatible avec les châssis openGear, 2,5 watts max par carte
|
|
Environnement
|
Température de fonctionnement sûre : 0 à 40 °C (32 à 104 °F)
Température de stockage sûre (hors tension) : -40 à 60 °C (-40 à 140 °F)
Humidité relative de fonctionnement : 10-90% sans condensation
Altitude de fonctionnement : < 3 000 mètres (< 10 000 pieds)
|
