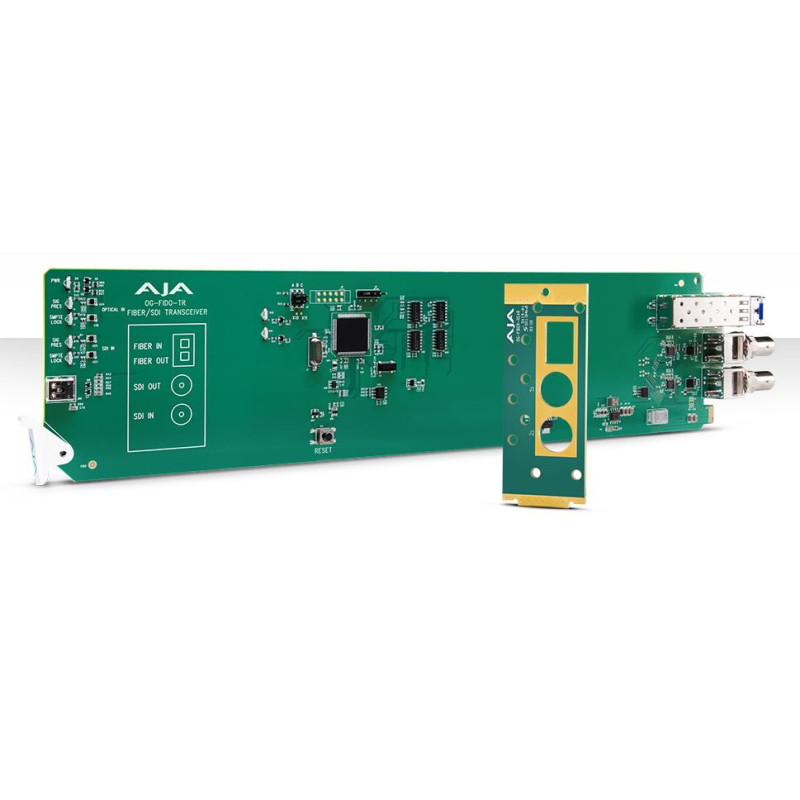

Aja transceiver 1 canale 3G SDI/LC fibra monomodale
L'OG-FiDO-TR è un transceiver 3G-SDI/Fibra all'avanguardia, compatibile openGear. Sono supportate sia le conversioni 3G-SDI a fibra che fibra a 3G-SDI.
Le schede openGear offrono una flessibilità e un rapporto costo-efficacia senza pari per la conversione 3G-SDI-Fibra, consentendo lunghezze di cavo fino a 10 km (32 808 piedi) per la monomodale.
Connettività
Gli ingressi fibra e 3G-SDI sono entrambi risincronizzati con una tolleranza di jitter di ingresso di punta. Sono supportati i bit rate 3G-SDI di 270Mb, 1,5Gb e 3Gb. I due percorsi del segnale sono indipendenti e possono avere bit rate diversi. Supporta cavi in fibra monomodale.
Compatibilità openGear
Lo standard openGear garantisce che le schede AJA siano compatibili con altri prodotti openGear di partner openGear certificati. Con un elenco crescente di prodotti, openGear rappresenta il futuro dei prodotti su telaio.
I/O flessibile
Il pannello posteriore modulare consente connessioni I/O personalizzate per scheda (incluse con le singole schede).
Sicurezza integrata
L'alimentazione ridondante opzionale fornisce una fonte di alimentazione secondaria in caso di guasto dell'alimentazione principale.
Accesso Ethernet
Una connessione Ethernet standard fornisce l'accesso al telaio tramite l'applicazione Dashboard per una comunicazione globale del telaio.
|
|
Specifiche
|
|
|
Formati video
|
150 Mbps - 3 Gbps, indipendente dal formato
|
|
Ingresso video digitale
|
1 ingresso BNC 3G-SDI indipendente canale, SMPTE-259/292/424
1 ingresso fibra monomodale LC canale, SMPTE-297
Lunghezza d'onda nominale: 1260-1620 nm
Sensibilità ottica: -18dBm (min)
Potenza di sovraccarico: -3dBm (min)
|
|
Uscita video digitale
|
-Uscita BNC 3G-SDI indipendente per canale, SMPTE-259/292/424
1 uscita fibra monomodale LC canale, SMPTE-297
Lunghezza d'onda nominale: 1310 nm
Potenza ottica: -5dBm (min), 0dBm (max)
Rapporto di estinzione: 7,5dB (tipico)
|
|
Risincronizzazione
|
270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps - Selezione automatica
Tutti gli altri bit rate vengono trasmessi senza risincronizzazione
|
|
Interfaccia utente
|
Software di controllo di rete openGear DashBoard tramite Windows, macOS o Linux
|
|
Dimensioni (l x p x h)
|
Formato openGear standard, slot anteriore e scheda posteriore. Sono necessari due slot per ogni scheda.
|
|
Peso
|
0,3 kg (0,5 lb)
|
|
Alimentazione
|
Compatibile con i telai openGear, 2,5 watt max per scheda
|
|
Ambiente
|
Temperatura di funzionamento sicura: 0 a 40 °C (32 a 104 °F)
Temperatura di conservazione sicura (senza alimentazione): -40 a 60 °C (-40 a 140 °F)
Umidità relativa di funzionamento: 10-90% senza condensa
Altitudine di funzionamento: < 3 000 metri (< 10 000 piedi)
|
