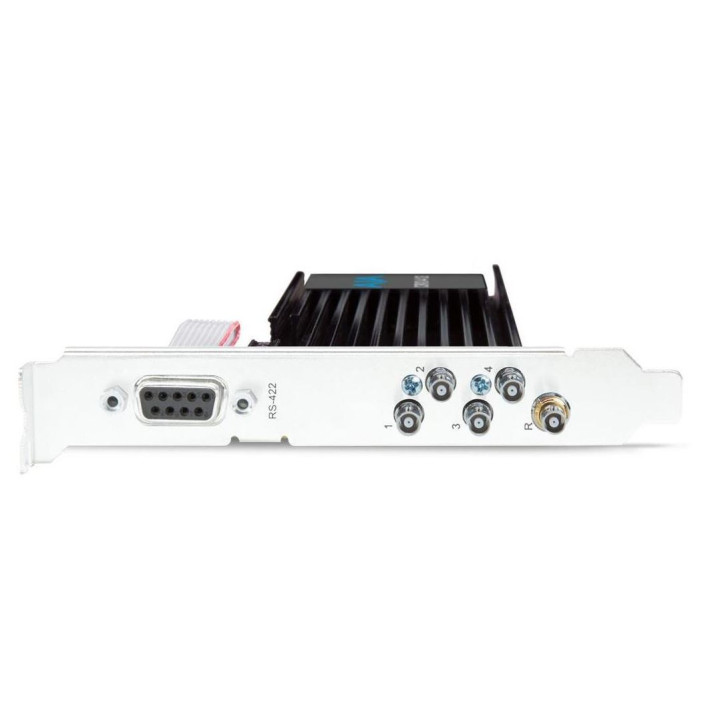

AJA - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

AJA CRV44-12G-R0-21 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

1018462
0812321032000
AJA CRV44-12G-R0-21 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
AJA CRV44-12G-R0-21 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
12G-SDI PCIe, x4 Ch E/A, hohe Halterung, mit Lüfter, BNC
... mehr erfahren
Visuals Preis
3.560,36 CHF o. MwSt.

3.848,75 CHF Inkl. MwSt

Herstellerpreis 3 747,75 CHF zzgl. MwSt.
Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

AJA 12G-SDI PCIe x4 CH I/O High-Profile-Slotblech
Übernehmen Sie die Kontrolle über die anspruchsvollsten Projekte mit der immensen Leistung des neuen Mitglieds der Corvid-Serie. Corvid 44 12G BNC ist AJAs ultraschnelle und kompakte PCIe 3.0 8-Lane I/O-Karte mit vier bidirektionalen 12G-SDI BNC-Anschlüssen in voller Größe, entwickelt für die anspruchsvollsten Audio- und Video-Workflows von heute. Corvid 12G 44 BNC ist in mehreren Konfigurationen mit passiven oder aktiven Kühloptionen erhältlich.
Ob Sie in HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour und/oder HDR arbeiten, erleben Sie die Qualität und Sicherheit, die Corvid 44 12G BNC Ihren Projekten bringt. Mit Unterstützung für 10-Bit 4:2:2 und 4:4:4 Farbräume bis zu 12 Bit bietet Corvid 44 12G BNC Aufnahme und Ausgabe über 12G-SDI, das auch abwärtskompatibel mit 6G-SDI, 3G-SDI und 1.5G-SDI ist. Die bidirektionalen 12G-SDI-Ports bieten immense Flexibilität für gleichzeitige Aufnahme und Übertragung für eine Reihe von Lösungen.
Multi-Format 12G-SDI PCIe I/O-Karte
Corvid 44 12G BNC verfügt über vier bidirektionale 12G-SDI-Anschlüsse mit einem Referenzeingang. 8K-Eingang oder -Ausgang ist mit vier 12G-SDI-Kabeln möglich, und 4K/Ultra HD I/O kann mit einem einzigen 12G-SDI- oder 6G-SDI-Kabel oder vier 3G-SDI-Kabeln realisiert werden. 2K/HD I/O kann mit einem einzigen SDI- oder Dual-Link-SDI-Kabel realisiert werden, wobei gleichzeitige Aufnahme und Monitoring über SDI möglich sind. Corvid 44 12G BNC ist mit aktiver (Lüfter) oder passiver (lüfterlos) Kühlung erhältlich, beide Versionen unterstützen RS422 und LTC-Eingang über Steckverbinder an der Oberkante der Karte.
Format- und Bildrate-Unterstützung
Corvid 44 12G BNC unterstützt 8K (8192 x 4320) und Ultra HD2 (7680 x 4320) Workflows mit hoher Bildrate (HFR) bis zu 50/60p für die anspruchsvollsten Anwendungen. Kino-Bildraten von 23.98, 24, 47.95 und 48p werden ebenfalls in 8K, 4K und 2K unterstützt. Hohe Bildraten sind auch über mehrere HD 4K, Ultra HD, 1080p und 720p I/O mit bis zu 50/60p verfügbar, was Corvid 44 12G BNC extrem flexibel für Ihre aktuellen und zukünftigen Anforderungen macht.
Hardware-Keying
Der integrierte Hardware-Downstream-Keyer ermöglicht eine einfache Überlagerung von Grafiken und Bildern über eingehendes Video in Echtzeit bis zu 4K.
Referenz- und LTC-Eingang
Corvid 44 12G BNC bietet eine umschaltbare externe LTC/Referenz-Verbindung an der Rückseite der Karte.
RS-422
Eine integrierte RS-422-Verbindung ist als "interne" Verbindung über einen Steckverbinder auf dem Corvid 44 12G BNC verfügbar. RS-422 ermöglicht die Steuerung externer Geräte für präzise Bild-für-Bild-Aufnahmen und -Übertragungen.




Spezifikationen



Videoformate

(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(Ultra HD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Videoformate (Fortsetzung)

(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Digitale Videoeingänge

12G-SDI, SMPTE-2082, 12 Bit, 10 Bit und 8 Bit
6G-SDI, SMPTE-2081, 10 Bit und 8 Bit
3G-SDI, SMPTE-259/292/296/424/425, 12 Bit, 10 Bit und 8 Bit
4K/Ultra HD 4:4:4 (4x BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 Bit, 10 Bit und 8 Bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 Bit und 8 Bit

Digitale Videoausgänge

12G-SDI, SMPTE-2082, 12 Bit, 10 Bit und 8 Bit
6G-SDI, SMPTE-2081, 10 Bit und 8 Bit
3G-SDI, SMPTE-259/292/296/424, 12 Bit, 10 Bit und 8 Bit
4K/Ultra HD 4:4:4 (4x BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 Bit, 10 Bit und 8 Bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 Bit und 8 Bit

SDI I/O

Die SDI-Verbindungen sind bidirektional
2K/HD, Aufnahme und Monitoring sind gleichzeitig
4K/Ultra HD mit 12G-SDI, Aufnahme und Monitoring sind gleichzeitig
4K/Ultra HD mit 3G-SDI, alle vier Verbindungen müssen entweder für Eingang oder Ausgang verwendet werden
8K/UHD2 mit 12G-SDI, die Verbindungen müssen entweder für Eingang oder Ausgang verwendet werden

Digitale Audioeingänge

16 Kanäle, 24-Bit und 16-Bit eingebettetes SDI-Audio, 48 kHz Abtastrate, synchron

Digitale Audioausgänge

16 Kanäle, 24-Bit eingebettetes SDI-Audio, 48 kHz Abtastrate, synchron

Downstream-Keyer

Unterstützt Grafiken mit Alphakanal über Video, Key oder Framebuffer oder Framebuffer-Inhalt über eingehendes Video oder Key bis zu Ultra HD/4K

Referenz

Analoges Schwarz (1V) oder Composite-Sync (2 oder 4V) oder HD-Tri-Level-Sync (1V) über 1 BNC in voller Größe auf PCIe-Slotblech
Der Referenzeingang ist mit 75 Ohm terminiert, wenn Genlock auf Ref In eingestellt ist

Timecode

LTC-Timecode-Eingang über 2-Pin-Steckverbinder auf PCIe-Karte oder über BNC Ref In-Anschluss in voller Größe (umschaltbar) auf PCIe-Slotblech

Elektrische Schnittstelle

PCIe 3.0 8-Lane

Maschinensteuerung

RS-422, Sony 9-Pin-Protokoll über Steckverbinder auf PCIe-Karte

Geräusch

<50 dBA (A-bewertet bei 1 m im Freifeld)

Stromversorgung

25 W typisch, 32 W maximal
Interner ATX-PC-Stromanschluss

Sichere Betriebstemperatur

0 bis 40 Grad C (32 bis 104 Grad F)

Sichere Lagertemperatur (Ausgeschaltet)

-40 bis 60 Grad C (-40 bis 140 Grad F)

Relative Luftfeuchtigkeit im Betrieb

10-90% nicht kondensierend

Betriebshöhe

<3 000 Meter (<10 000 Fuß)

Abmessungen (B x T x H)

0.75 x 7.0 x 4.75" (19 x 178 x 121 mm)

Gewicht

0.6 lbs (0.3 kg)
