AJA 12G-SDI PCIe x4 CH I/O staffa alta
Prendete il controllo dei progetti più esigenti utilizzando l'immensa potenza del nuovo membro della gamma Corvid. Corvid 44 12G BNC è la scheda I/O PCIe 3.0 a 8 corsie ultra-veloce e compatta di AJA con quattro connessioni BNC 12G-SDI bidirezionali full-size, progettata per i flussi di lavoro audio e video più esigenti di oggi. Corvid 12G 44 BNC è disponibile in diverse configurazioni con opzioni di raffreddamento passivo o attivo.
Che lavoriate in HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour e/o HDR, scoprite la qualità e la tranquillità che Corvid 44 12G BNC porta ai vostri progetti. Supportando spazi colore 10 bit 4:2:2 e 4:4:4, fino a 12 bit, Corvid 44 12G BNC offre acquisizione e uscita tramite 12G-SDI, che è anche retrocompatibile con 6G-SDI, 3G-SDI e 1.5G-SDI. Le porte 12G-SDI bidirezionali offrono un'immensa flessibilità per acquisizione e trasferimento simultanei per una gamma di soluzioni.
Scheda I/O PCIe multi-formato 12G-SDI

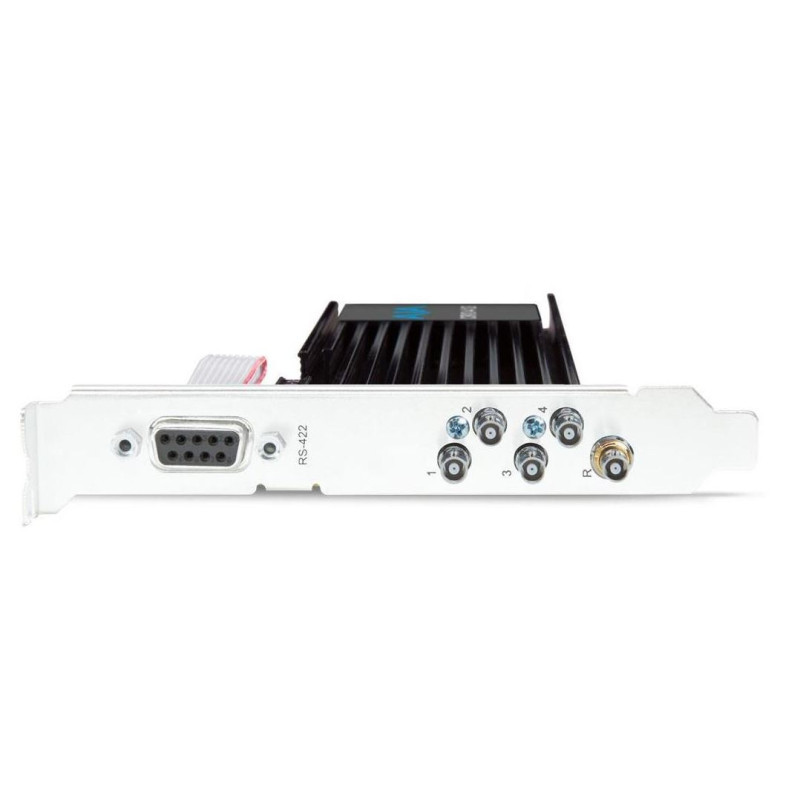

Corvid 44 12G BNC dispone di quattro connettori 12G-SDI bidirezionali con un ingresso di riferimento. L'ingresso o l'uscita 8K è possibile utilizzando quattro cavi 12G-SDI e gli I/O 4K/Ultra HD possono essere realizzati con un singolo cavo 12G-SDI o 6G-SDI o quattro cavi 3G-SDI. Gli I/O 2K/HD possono essere realizzati con un singolo cavo SDI o dual-link SDI, consentendo al contempo acquisizione e monitoraggio simultanei tramite SDI. Corvid 44 12G BNC è disponibile con raffreddamento attivo (ventola) o passivo (senza ventola), entrambe le versioni supportano RS422 e ingresso LTC tramite connettori sul bordo superiore della scheda.
Supporto formato e frequenza fotogrammi
Corvid 44 12G BNC supporta flussi di lavoro 8K (8192 x 4320) e Ultra HD2 (7680 x 4320) ad alta frequenza di fotogrammi (HFR) fino a 50/60p per le applicazioni più esigenti. Le frequenze di fotogrammi cinema di 23.98, 24, 47.95 e 48p sono anch'esse supportate in 8K, 4K e 2K. Le alte frequenze di fotogrammi sono inoltre disponibili su molteplici I/O HD 4K, Ultra HD, 1080p e 720p fino a 50/60p, rendendo Corvid 44 12G BNC estremamente flessibile per le vostre esigenze attuali e future.
Keying hardware
Il keyer hardware downstream integrato consente una facile sovrapposizione di grafica e immagini sul video in ingresso in tempo reale fino a 4K.
Ingresso riferimento e LTC
Corvid 44 12G BNC fornisce una connessione LTC/Riferimento esterno commutabile sul retro della scheda.
RS-422
Una connessione RS-422 integrata è disponibile come connessione "interna" tramite un connettore sul Corvid 44 12G BNC. L'RS-422 consente il controllo di dispositivi esterni per acquisizioni e trasferimenti precisi fotogramma per fotogramma.




Specifiche



Formati video

(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(Ultra HD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Formati video (Seguito)

(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Ingressi video digitali

12G-SDI, SMPTE-2082, 12 bit, 10 bit e 8 bit
6G-SDI, SMPTE-2081, 10 bit e 8 bit
3G-SDI, SMPTE-259/292/296/424/425, 12 bit, 10 bit e 8 bit
4K/Ultra HD 4:4:4 (4x BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bit, 10 bit e 8 bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bit e 8 bit

Uscite video digitali

12G-SDI, SMPTE-2082, 12 bit, 10 bit e 8 bit
6G-SDI, SMPTE-2081, 10 bit e 8 bit
3G-SDI, SMPTE-259/292/296/424, 12 bit, 10 bit e 8 bit
4K/Ultra HD 4:4:4 (4x BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bit, 10 bit e 8 bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bit e 8 bit

I/O SDI

Le connessioni SDI sono bidirezionali
2K/HD, acquisizione e monitoraggio sono simultanei
4K/Ultra HD con 12G-SDI, acquisizione e monitoraggio sono simultanei
4K/Ultra HD con 3G-SDI, tutte e quattro le connessioni devono essere utilizzate sia per l'ingresso che per l'uscita
8K/UHD2 con 12G-SDI, le connessioni devono essere utilizzate sia per l'ingresso che per l'uscita

Ingressi audio digitali

16 canali, audio SDI integrato a 24 bit e 16 bit, frequenza di campionamento 48 kHz, sincrono

Uscite audio digitali

16 canali, audio SDI integrato a 24 bit, frequenza di campionamento 48 kHz, sincrono

Keyer downstream

Supporta grafica con canale alfa su video, cache o buffer di immagini o contenuto di buffer di immagini su video in ingresso o cache fino a Ultra HD/4K

Riferimento

Nero analogico (1V) o sincronizzazione composita (2 o 4V) o sincronizzazione HD tri-livello (1V) tramite 1 BNC full-size su staffa PCIe
L'ingresso di riferimento è terminato a 75 ohm quando Genlock è impostato su Ref In

Timecode

Ingresso timecode LTC tramite connettore a 2 pin su scheda PCIe o tramite connettore BNC Ref In full-size (commutabile) su staffa PCIe

Interfaccia elettrica

PCIe 3.0 a 8 corsie

Controllo macchina

RS-422, protocollo Sony a 9 pin tramite connettore su scheda PCIe

Rumore

<50 dBA (ponderato A a 1 m in aria libera)

Alimentazione

25 W tipico, 32 W massimo
Connettore di alimentazione ATX PC interno

Temperatura di funzionamento sicura

Da 0 a 40 gradi C (da 32 a 104 gradi F)

Temperatura di stoccaggio sicura (spento)

Da -40 a 60 gradi C (da -40 a 140 gradi F)

Umidità relativa di funzionamento

10-90% senza condensazione

Altitudine di funzionamento

<3 000 metri (<10 000 piedi)

Dimensioni (L x P x A)

0.75 x 7.0 x 4.75" (19 x 178 x 121 mm)

Peso

0.6 lbs (0.3 kg)
