AJA - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

AJA CRV44-12G-R0-21 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

1018462
0812321032000
AJA CRV44-12G-R0-21 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
AJA CRV44-12G-R0-21 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
12G-SDI PCIe, x4 Ch E/S, support haut, avec ventilateur, BNC
... en savoir plus
Prix Visuals
3 560,36 CHF HT

3 848,75 CHF TTC

Prix constructeur 3 747,75 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Équerre haute AJA 12G-SDI PCIe x4 CH E/S
Prenez le contrôle des projets les plus exigeants grâce à la puissance immense du nouveau membre de la gamme Corvid. Le Corvid 44 12G BNC est la carte d'E/S PCIe 3.0 8 voies ultra-rapide et compacte d'AJA avec quatre connexions BNC 12G-SDI bidirectionnelles pleine taille, conçue pour les workflows audio et vidéo les plus exigeants d'aujourd'hui. Le Corvid 12G 44 BNC est disponible en plusieurs configurations avec des options de refroidissement passif ou actif.
Que vous travailliez en HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour et/ou HDR, découvrez la qualité et la tranquillité d'esprit que le Corvid 44 12G BNC apporte à vos projets. Prenant en charge les espaces colorimétriques 10 bits 4:2:2 et 4:4:4, jusqu'à 12 bits, le Corvid 44 12G BNC offre la capture et la sortie via 12G-SDI, qui est également rétrocompatible avec 6G-SDI, 3G-SDI et 1,5G-SDI. Les ports 12G-SDI bidirectionnels offrent une flexibilité immense pour la capture et le transfert simultanés pour une gamme de solutions.
Carte d'E/S PCIe 12G-SDI multiformat

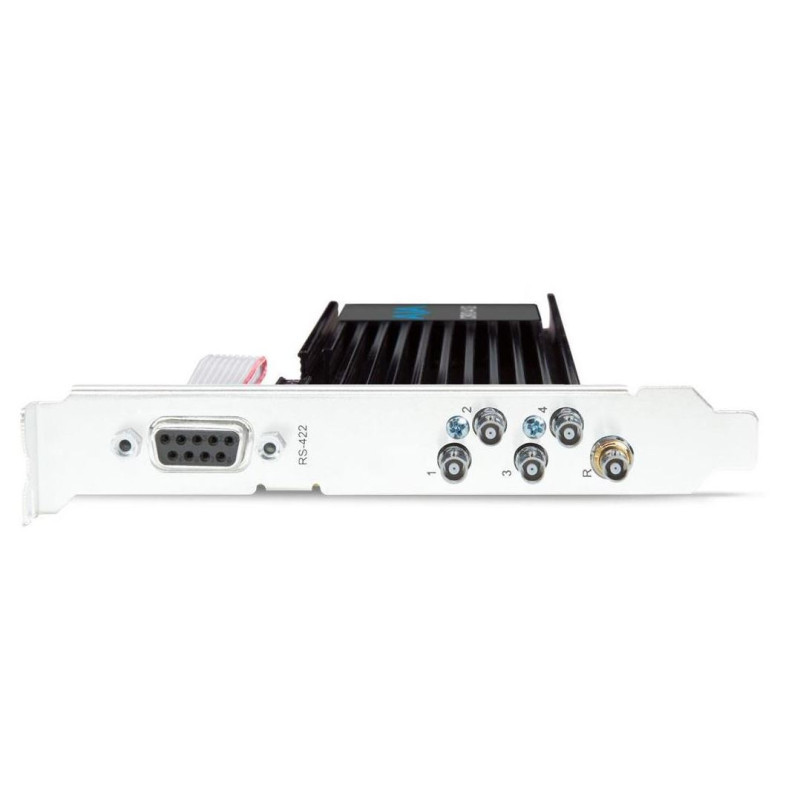

Le Corvid 44 12G BNC dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence. L'entrée ou la sortie 8K est possible en utilisant quatre câbles 12G-SDI et l'E/S 4K/Ultra HD peut être réalisée avec un seul câble 12G-SDI ou 6G-SDI ou quatre câbles 3G-SDI. L'E/S 2K/HD peut être réalisée avec un seul câble SDI ou SDI double liaison, tout en permettant la capture et le monitoring simultanés via SDI. Le Corvid 44 12G BNC est disponible avec un refroidissement actif (ventilateur) ou passif (sans ventilateur), les deux versions prenant en charge le RS422 et l'entrée LTC via des connecteurs sur le bord supérieur de la carte.
Prise en charge des formats et cadences d'images
Le Corvid 44 12G BNC prend en charge les workflows 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à fréquences d'images élevées (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les fréquences d'images cinéma de 23,98, 24, 47,95 et 48p sont également prises en charge en 8K, 4K et 2K. Les fréquences d'images élevées sont également disponibles sur plusieurs E/S, y compris 4K HD, Ultra HD, 1080p et 720p jusqu'à 50/60p, ce qui rend le Corvid 44 12G BNC extrêmement flexible pour vos besoins actuels et futurs.
Incrustation matérielle
L'incrustateur matériel en aval intégré permet la superposition facile de graphiques et d'images sur la vidéo d'entrée en temps réel jusqu'à 4K.
Entrée de référence et LTC
Le Corvid 44 12G BNC fournit une connexion LTC/Référence externe commutable à l'arrière de la carte.
RS-422
Une connexion RS-422 intégrée est disponible en tant que connexion "interne" via un connecteur sur le Corvid 44 12G BNC. Le RS-422 permet le contrôle de périphériques externes pour une capture et un transfert précis image par image.




Spécifications



Formats vidéo

(8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (UHD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (Ultra HD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

Formats vidéo (suite)

(HD) 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080i 50, 59,94, 60 (HD) 720p 50, 59,94, 60 (SD) 625i 50 (SD) 525i 59,94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits 4K/Ultra HD 4:4:4 (4x BNC) 1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits 1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits 4K/Ultra HD 4:4:4 (4x BNC) 1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits 1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits

E/S SDI

Les connexions SDI sont bidirectionnelles 2K/HD, la capture et le monitoring sont simultanés 4K/Ultra HD avec 12G-SDI, la capture et le monitoring sont simultanés 4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées soit en entrée soit en sortie 8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées soit en entrée soit en sortie

Entrées audio numériques

16 canaux, audio SDI intégré 24 bits et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone

Sorties audio numériques

16 canaux, audio SDI intégré 24 bits, fréquence d'échantillonnage 48 kHz, synchrone

Incrustateur en aval

Prend en charge les graphiques avec canal alpha sur la vidéo, le fond ou le framebuffer ou le contenu du framebuffer sur la vidéo ou le fond entrant jusqu'à Ultra HD/4K

Référence

Noir analogique (1V) ou synchro composite (2 ou 4V) ou synchro tri-niveau HD (1V) via 1 BNC pleine taille sur l'équerre PCIe L'entrée de référence est terminée à 75 ohms lorsque Genlock est réglé sur Ref In

Timecode

Entrée timecode LTC via connecteur 2 broches sur la carte PCIe ou via connecteur BNC Ref In pleine taille (commutable) sur l'équerre PCIe

Interface électrique

PCIe 3.0 8 voies

Contrôle machine

RS-422, protocole Sony 9 broches via connecteur sur la carte PCIe

Bruit

<50 dBA (pondération A à 1 m en champ libre)

Alimentation

25 W typique, 32 W maximum Connecteur d'alimentation PC ATX interne

Température de fonctionnement sûre

0 à 40 degrés C (32 à 104 degrés F)

Température de stockage sûre (hors tension)

-40 à 60 degrés C (-40 à 140 degrés F)

Humidité relative de fonctionnement

10-90% sans condensation

Altitude de fonctionnement

<3 000 mètres (<10 000 pieds)

Dimensions (L x P x H)

0,75 x 7,0 x 4,75" (19 x 178 x 121 mm)

Poids

0,6 lbs (0,3 kg)



12G-SDI PCIe, x4 Ch E/S, support haut, avec ventilateur, BNC
