AJA - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0

AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0

1018512
0812321031386
AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0
AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0
OEM, PCIe HD/SD-Karte, Set mit KL-BOX-LH-R0. Bitte kontaktieren Sie den Vertrieb, um Ihre Kabeloptionen zu besprechen.
... mehr erfahren
Visuals Preis
1.674,14 CHF o. MwSt.

1.809,74 CHF Inkl. MwSt

Herstellerpreis 1 762,25 CHF zzgl. MwSt.
Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

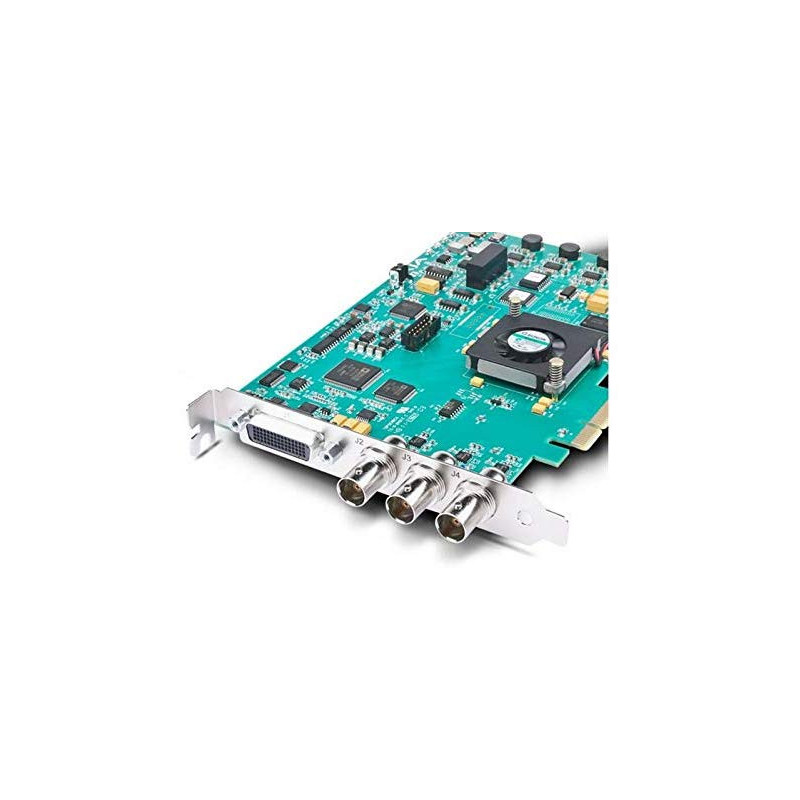

AJA HD/SD OEM PCIe-Karte im Bundle mit KL-Box-lH-R0
Vielseitige Ein-/Ausgänge
Mit Unterstützung für unkomprimiertes 10-Bit- oder 8-Bit-Video verfügt die KONA LHE Plus über einen Eingang und zwei Ausgänge, die unabhängig für HD oder SD konfiguriert werden können. Die KONA LHe Plus umfasst außerdem 2-Kanal-AES-Digitalaudio, 8-Kanal-SDI-Embedded-Digitalaudio, Composite/S-Video/SD/HD-Component-analoge Videoeingänge/-ausgänge, 2-Kanal-symmetrische analoge Audioeingänge/-ausgänge, Genlock-Eingang und drei BNCs, die für analoge Videoeingänge und -ausgänge (HD oder SD) konfiguriert werden können.
Die KONA LHe Plus unterstützt RS-422-Maschinensteuerung über einen 9-Pin-Anschluss.
Da die KONA LHe Plus 12-Bit-analoge HD-Component-Ein- und -Ausgänge unterstützt, können Geräte mit analogem HD-Ausgang, wie Videorekorder und sogar Spielkonsolen, für verschiedene Workflows angeschlossen werden.
Integrierte AJA-Hardware-Konvertierung
Die KONA LHe Plus verfügt über eine vollständige 10-Bit-HD-zu-SD-Downconversion in Broadcast-Qualität mit Bewegungsanpassung und einen 12-Bit-analogen HD/SD-Component-Ausgang. Der Downconverter ermöglicht es der KONA LHe Plus, sich mit analogen SD-Geräten für die Ausgabe zu verbinden. Dies kann verwendet werden, um Framing und Farbe von SD-Versionen zu überprüfen, während Sie in Ihrer Anwendung in voller HD-Auflösung arbeiten, und gewährleistet eine angemessene Qualität für Multi-Format-Auslieferungen. Da die Konvertierung hardwarebasiert ist, steht sie kontinuierlich zur Verfügung - während der Aufnahme oder Wiedergabe.
Umfangreiche Software-Unterstützung
Die KONA LHe Plus wird von einer umfangreichen Liste professioneller Software für Schnitt, visuelle Effekte, Grafik und mehr unterstützt, sodass dieselbe KONA LHe Plus-Karte von vielen verschiedenen Anwendungen auf demselben System verwendet werden kann. Darüber hinaus bietet AJA mehrere kostenlose Anwendungen, mit denen Sie die Leistung der KONA LHe Plus-Karte nutzen können, ohne spezielle Software ausführen zu müssen. Dies ermöglicht Ihnen die Erstellung einzigartiger Workflows, ohne unnötig wertvolle Ressourcen zu binden.




Spezifikationen



Videoformate

525i 29,97
625i 25
720P 50, 59,94, 60
1080i 25, 29,97, 30
1080PsF 23,98, 24, 25, 29,97, 30
1080p 23,98, 24, 25, 29,97, 30

Digitaler Videoeingang

SD/HD SDI, SMPTE-259/292/296, 8 oder 10 Bit
Single Link 4:2:2 (1 x BNC)

Analoger Videoeingang

Composite/S-Video (Y/C) (1 x BNC/2x BNC+Adapter)
NTSC, NTSCJ, PAL
Component (3 x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (Component-Modus)
SMPTE/EBU N10, Betacam 525 Zeilen, Betacam 525J, RGB
A/D 12 Bit, 8x Oversampling
+/- 0,2 dB bei 5,0 MHz Frequenzgang Y
+/- 0,2 dB bei 1 MHz Frequenzgang C
0,5% Impulsantwort 2T
<1% Differenzphase
<1% Differenzverstärkung
<1 ns Y/C-Verzögerungsungleichheit

Digitaler Videoausgang

SD SDI, SMPTE-259M, 10 Bit
HD SDI, SMPTE-292/296, 10 Bit

Analoger Videoausgang

Composite/S-Video (Y/C) (1 x BNC/2x BNC+Adapter)
NTSC, NTSCJ, PAL
Component (3 x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (Component-Modus)
SMPTE/EBU N10, Betacam 525 Zeilen, Betacam 525J, RGB
D/A 12 Bit, 8x Oversampling
+/- 0,2 dB bei 5,0 MHz Frequenzgang Y
+/- 0,2 dB bei 1 MHz Frequenzgang C
0,5% Impulsantwort 2T
<1% Differenzphase
<1% Differenzverstärkung
<1 ns Y/C-Verzögerungsungleichheit

Digitaler Audioeingang

8-Kanal-SDI-Embedded-Audio SMPTE-259, 24 Bit, 48 kHz Abtastrate, synchron
2-Kanal-AES/EBU-Audio, 24 Bit, 48 kHz oder 96 kHz Abtastrate, synchron oder nicht synchron, interne Sample-Rate-Konvertierung (über 1 x XLR am Anschlusskabel oder optionaler KL-Box)

Analoger Audioeingang

2-Kanal-Analogaudio, A/D 24 Bit, 48 kHz Abtastrate, symmetrisch (über 2 x XLR am Anschlusskabel oder optionaler KL-Box)
+24 dBu Digitaler Vollausschlag
+/- 0,2 dB von 20 bis 20 kHz Frequenzgang

Digitaler Audioausgang

8-Kanal-SDI-Embedded-Audio SMPTE-259, 24 Bit, 48 kHz Abtastrate, synchron
2-Kanal-AES/EBU-Audio, 24 Bit, 48 kHz oder 96 kHz Abtastrate, synchron oder nicht synchron, interne Sample-Rate-Konvertierung (über 1 x XLR am Anschlusskabel oder optionaler KL-Box)

Analoger Audioausgang

2-Kanal-Analogaudio D/A, 24 Bit, 48 kHz Abtastrate, symmetrisch (über 2 x XLR am Anschlusskabel oder optionaler KL-Box)
+24 dBu Digitaler Vollausschlag (0 dBFS)
Frequenzgang +/- 0,2 dB von 20 bis 20 kHz
2-Kanal-unsymmetrischer Ausgang (über 2 Cinch-Buchsen an optionaler KL-Box)

Downconversion

Hardware 10 Bit
Anamorphisch: Vollbild
Letterbox: Das Bild wird verkleinert, wobei schwarze Balken oben und unten im Bildbereich hinzugefügt werden, während das Seitenverhältnis erhalten bleibt
Beschnitt: Das Bild wird beschnitten, um an die neue Bildschirmgröße angepasst zu werden

Referenzeingang

Analoges Color Black (1V) oder Composite Sync (2 oder 4V)
Durchgeschleift
75 Ohm auf optionaler KL-Box, terminiert am mitgelieferten Anschlusskabel

Maschinensteuerung

RS-422, Sony 9-Pin-Protokoll (über Anschlusskabel oder optionale KL-BOX)



OEM, PCIe HD/SD-Karte, Set mit KL-BOX-LH-R0. Bitte kontaktieren Sie den Vertrieb, um Ihre Kabeloptionen zu besprechen.
