AJA - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0

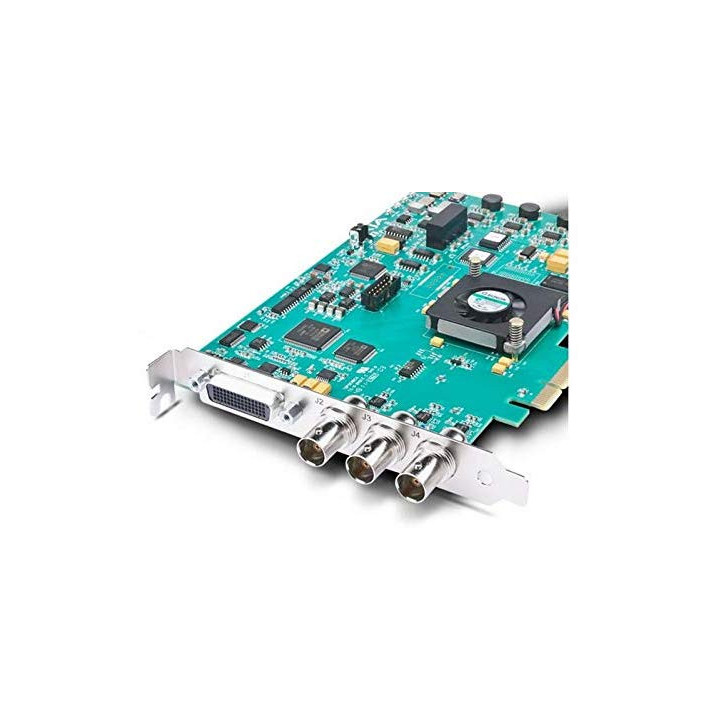

AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0

1018512
0812321031386
AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0
AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0
OEM, carte PCIe HD/SD, lot avec KL-BOX-LH-R0. Veuillez contacter le service commercial pour discuter de vos options de câbles.
... en savoir plus
Prix Visuals
1 674,14 CHF HT

1 809,74 CHF TTC

Prix constructeur 1 762,25 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

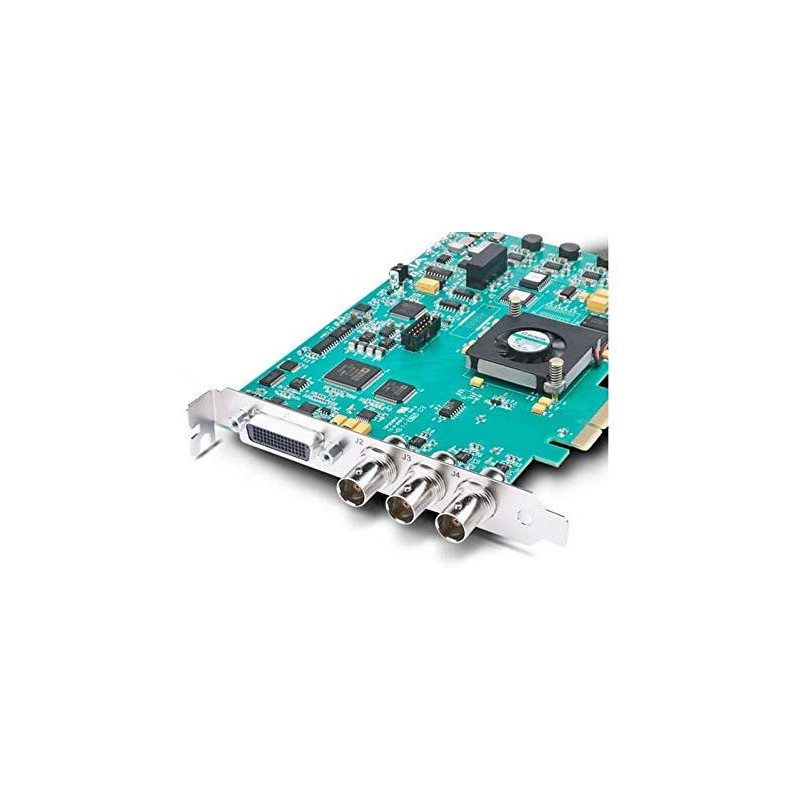

Carte PCIe HD/SD OEM AJA en bundle avec KL-Box-lH-R0
Entrées/Sorties polyvalentes
Avec le support de la vidéo non compressée en 10 bits ou 8 bits, la KONA LHE Plus dispose d'une entrée et de deux sorties qui peuvent être configurées indépendamment pour la HD ou la SD. La KONA LHe Plus inclut également l'audio numérique AES 2 canaux, l'audio numérique SDI intégré 8 canaux, les entrées/sorties vidéo analogiques composite/S-vidéo/SD/HD composantes, les entrées/sorties audio analogiques symétriques 2 canaux, l'entrée Genlock et trois BNC qui peuvent être configurés pour l'entrée et la sortie vidéo analogiques (HD ou SD).
La KONA LHe Plus supporte le contrôle de machine RS-422 via un connecteur 9 broches.
Comme la KONA LHe Plus supporte l'entrée et la sortie composantes HD analogiques 12 bits, des appareils avec sortie HD analogique, tels que des magnétoscopes et même des consoles de jeux, peuvent être connectés pour divers flux de travail.
Conversion matérielle AJA intégrée
La KONA LHe Plus dispose d'une conversion descendante HD vers SD de qualité broadcast complète 10 bits avec adaptation de mouvement, et d'une sortie analogique composantes HD/SD 12 bits. Le convertisseur descendant permet à la KONA LHe Plus de se connecter à des appareils SD analogiques pour la sortie. Cela peut être utilisé pour vérifier le cadrage et la couleur des versions SD tout en travaillant en pleine résolution HD dans votre application, garantissant une qualité appropriée pour les livraisons multi-formats. La conversion étant basée sur le matériel, elle est disponible en continu - pendant la capture ou la lecture.
Support logiciel étendu
La KONA LHe Plus est supportée par une vaste liste de logiciels professionnels de montage, d'effets visuels, de graphisme et plus encore, permettant à la même carte KONA LHe Plus d'être utilisée par de nombreuses applications différentes sur le même système. De plus, AJA fournit plusieurs applications gratuites qui vous permettent d'exploiter la puissance de la carte KONA LHe Plus même sans avoir à exécuter de logiciel particulier. Cela vous permet de créer des flux de travail uniques sans monopoliser inutilement de précieuses ressources.




Spécifications



Formats vidéo

525i 29,97
625i 25
720P 50, 59,94, 60
1080i 25, 29,97, 30
1080PsF 23,98, 24, 25, 29,97, 30
1080p 23,98, 24, 25, 29,97, 30

Entrée vidéo numérique

SD/HD SDI, SMPTE-259/292/296, 8 ou 10 bits
Single link 4:2:2 (1 x BNC)

Entrée vidéo analogique

Composite/S-Vidéo (Y/C) (1 x BNC/2x BNC+Adaptateur)
NTSC, NTSCJ, PAL
Composantes (3 x BNC)
HD : YPbPr, RGB
SD : YPbPr, RGB (mode composantes)
SMPTE/EBU N10, Betacam 525 lignes, Betacam 525J, RGB
A/D 12 bits, suréchantillonnage 8x
+/- 0,2 dB à 5,0 MHz Réponse en fréquence Y
+/- 0,2 dB à 1 MHz Réponse en fréquence C
0,5% Réponse impulsionnelle 2T
<1% Phase différentielle
<1% Gain différentiel
<1 ns Inégalité de retard Y/C

Sortie vidéo numérique

SD SDI, SMPTE-259M, 10 bits
HD SDI, SMPTE-292/296, 10 bits

Sortie vidéo analogique

Composite/S-Vidéo (Y/C) (1 x BNC/2x BNC+Adaptateur)
NTSC, NTSCJ, PAL
Composantes (3 x BNC)
HD : YPbPr, RGB
SD : YPbPr, RGB (mode composantes)
SMPTE/EBU N10, Betacam 525 lignes, Betacam 525J, RGB
D/A 12 bits, suréchantillonnage 8x
+/- 0,2 dB à 5,0 MHz Réponse en fréquence Y
+/- 0,2 dB à 1 MHz Réponse en fréquence C
0,5% Réponse impulsionnelle 2T
<1% Phase différentielle
<1% Gain différentiel
<1 ns Inégalité de retard Y/C

Entrée audio numérique

Audio SDI intégré SMPTE-259 8 canaux, 24 bits, 48 kHz fréquence d'échantillonnage, Synchrone
Audio AES/EBU 2 canaux, 24 bits, 48 kHz ou 96 kHz fréquence d'échantillonnage, Synchrone ou Non synchrone, Conversion de fréquence d'échantillonnage interne (via 1 x XLR sur câble de raccordement ou KL-Box optionnelle)

Entrée audio analogique

Audio analogique 2 canaux, A/D 24 bits, 48 kHz fréquence d'échantillonnage, symétrique (via 2 x XLR sur câble de raccordement ou KL-Box optionnelle)
+24 dBu Pleine échelle numérique
+/- 0,2 dB de 20 à 20 kHz Réponse en fréquence

Sortie audio numérique

Audio SDI intégré SMPTE-259 8 canaux, 24 bits, 48 kHz fréquence d'échantillonnage, Synchrone
Audio AES/EBU 2 canaux, 24 bits, 48 kHz ou 96 kHz fréquence d'échantillonnage, Synchrone ou Non synchrone, Conversion de fréquence d'échantillonnage interne (via 1 x XLR sur câble de raccordement ou KL-Box optionnelle)

Sortie audio analogique

Audio analogique D/A 2 canaux, 24 bits, 48 kHz fréquence d'échantillonnage, symétrique (via 2 x XLR sur câble de raccordement ou KL-Box optionnelle)
+24 dBu Pleine échelle numérique (0 dBFS)
Réponse en fréquence +/- 0,2 dB de 20 à 20 kHz
Sortie asymétrique 2 canaux (via 2 prises RCA sur KL-Box optionnelle)

Conversion descendante

Matériel 10 bits
Anamorphique : plein écran
Letterbox : l'image est réduite avec des bandes noires ajoutées en haut et en bas de la zone d'image tout en préservant le rapport hauteur/largeur
Recadrage : l'image est recadrée pour s'adapter à la nouvelle taille d'écran

Entrée de référence

Noir de couleur analogique (1V) ou Synchro composite (2 ou 4V)
en boucle
75 ohms sur KL-Box optionnelle, terminé sur le câble de raccordement fourni

Contrôle de machine

RS-422, protocole Sony 9 broches (via câble de raccordement ou KL-BOX optionnelle)



OEM, carte PCIe HD/SD, lot avec KL-BOX-LH-R0. Veuillez contacter le service commercial pour discuter de vos options de câbles.
