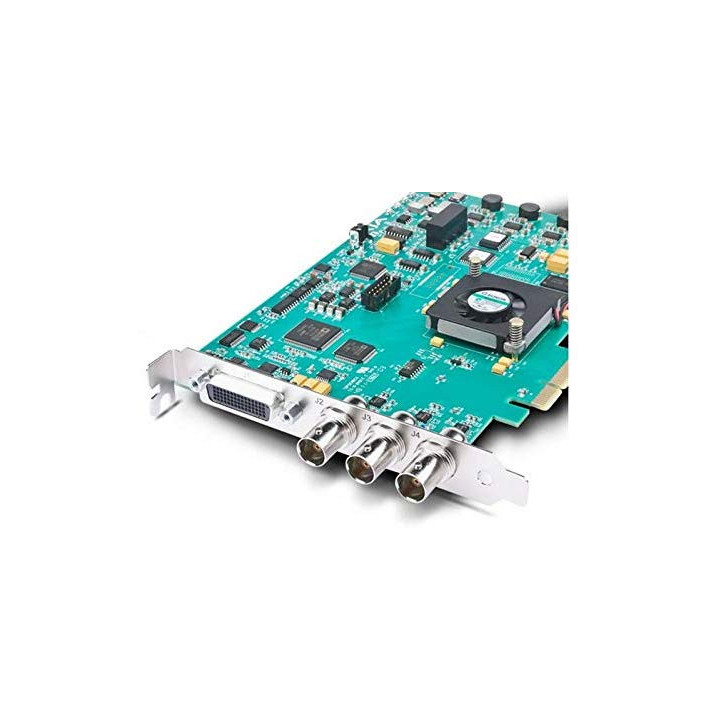

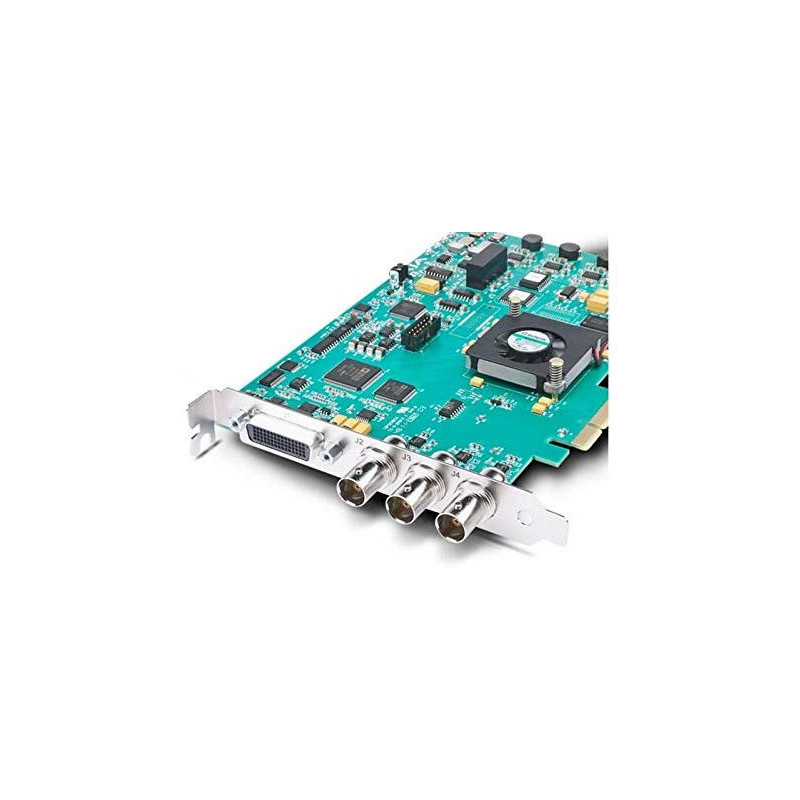

AJA - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0

AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0

1018512
0812321031386
AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0
AJA KONA-LHE+R0-S01 - OEM, HD/SD PCIe card, bundle with KL-BOX-LH-R0
OEM, scheda PCIe HD/SD, lotto con KL-BOX-LH-R0. Si prega di contattare il servizio commerciale per discutere le opzioni di cavi disponibili.
... scopri di più
Prezzi Visuals
1.674,14 CHF IVA escl.

1.809,74 CHF IVA inclusa

Prezzo del produttore 1 762,25 CHF IVA escl.
Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

Scheda PCIe HD/SD OEM AJA in bundle con KL-Box-lH-R0
Ingressi/Uscite polivalenti
Con il supporto del video non compresso a 10 bit o 8 bit, la KONA LHE Plus dispone di un ingresso e due uscite che possono essere configurate indipendentemente per HD o SD. La KONA LHe Plus include anche audio digitale AES a 2 canali, audio digitale SDI integrato a 8 canali, ingressi/uscite video analogiche composito/S-video/SD/HD a componenti, ingressi/uscite audio analogiche bilanciate a 2 canali, ingresso Genlock e tre BNC che possono essere configurati per l'ingresso e l'uscita video analogici (HD o SD).
La KONA LHe Plus supporta il controllo macchina RS-422 tramite un connettore a 9 pin.
Poiché la KONA LHe Plus supporta l'ingresso e l'uscita a componenti HD analogiche a 12 bit, dispositivi con uscita HD analogica, come videoregistratori e persino console di gioco, possono essere collegati per vari flussi di lavoro.
Conversione hardware AJA integrata
La KONA LHe Plus dispone di una conversione discendente HD a SD di qualità broadcast completa a 10 bit con adattamento del movimento e di un'uscita analogica a componenti HD/SD a 12 bit. Il convertitore discendente consente alla KONA LHe Plus di collegarsi a dispositivi SD analogici per l'uscita. Ciò può essere utilizzato per verificare l'inquadratura e il colore delle versioni SD mentre si lavora in piena risoluzione HD nell'applicazione, garantendo una qualità appropriata per le consegne multi-formato. Essendo la conversione basata su hardware, è disponibile in modo continuo - durante l'acquisizione o la riproduzione.
Supporto software esteso
La KONA LHe Plus è supportata da un'ampia lista di software professionali di montaggio, effetti visivi, grafica e altro ancora, consentendo alla stessa scheda KONA LHe Plus di essere utilizzata da numerose applicazioni diverse sullo stesso sistema. Inoltre, AJA fornisce diverse applicazioni gratuite che permettono di sfruttare la potenza della scheda KONA LHe Plus anche senza dover eseguire software particolari. Ciò consente di creare flussi di lavoro unici senza monopolizzare inutilmente preziose risorse.




Specifiche



Formati video

525i 29,97
625i 25
720P 50, 59,94, 60
1080i 25, 29,97, 30
1080PsF 23,98, 24, 25, 29,97, 30
1080p 23,98, 24, 25, 29,97, 30

Ingresso video digitale

SD/HD SDI, SMPTE-259/292/296, 8 o 10 bit
Single link 4:2:2 (1 x BNC)

Ingresso video analogico

Composito/S-Video (Y/C) (1 x BNC/2x BNC+Adattatore)
NTSC, NTSCJ, PAL
Componenti (3 x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (modalità componenti)
SMPTE/EBU N10, Betacam 525 linee, Betacam 525J, RGB
A/D 12 bit, sovracampionamento 8x
+/- 0,2 dB a 5,0 MHz Risposta in frequenza Y
+/- 0,2 dB a 1 MHz Risposta in frequenza C
0,5% Risposta impulsiva 2T
<1% Fase differenziale
<1% Guadagno differenziale
<1 ns Disuguaglianza di ritardo Y/C

Uscita video digitale

SD SDI, SMPTE-259M, 10 bit
HD SDI, SMPTE-292/296, 10 bit

Uscita video analogica

Composito/S-Video (Y/C) (1 x BNC/2x BNC+Adattatore)
NTSC, NTSCJ, PAL
Componenti (3 x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (modalità componenti)
SMPTE/EBU N10, Betacam 525 linee, Betacam 525J, RGB
D/A 12 bit, sovracampionamento 8x
+/- 0,2 dB a 5,0 MHz Risposta in frequenza Y
+/- 0,2 dB a 1 MHz Risposta in frequenza C
0,5% Risposta impulsiva 2T
<1% Fase differenziale
<1% Guadagno differenziale
<1 ns Disuguaglianza di ritardo Y/C

Ingresso audio digitale

Audio SDI integrato SMPTE-259 8 canali, 24 bit, 48 kHz frequenza di campionamento, Sincrono
Audio AES/EBU 2 canali, 24 bit, 48 kHz o 96 kHz frequenza di campionamento, Sincrono o Non sincrono, Conversione di frequenza di campionamento interna (tramite 1 x XLR su cavo di collegamento o KL-Box opzionale)

Ingresso audio analogico

Audio analogico 2 canali, A/D 24 bit, 48 kHz frequenza di campionamento, bilanciato (tramite 2 x XLR su cavo di collegamento o KL-Box opzionale)
+24 dBu Scala completa digitale
+/- 0,2 dB da 20 a 20 kHz Risposta in frequenza

Uscita audio digitale

Audio SDI integrato SMPTE-259 8 canali, 24 bit, 48 kHz frequenza di campionamento, Sincrono
Audio AES/EBU 2 canali, 24 bit, 48 kHz o 96 kHz frequenza di campionamento, Sincrono o Non sincrono, Conversione di frequenza di campionamento interna (tramite 1 x XLR su cavo di collegamento o KL-Box opzionale)

Uscita audio analogica

Audio analogico D/A 2 canali, 24 bit, 48 kHz frequenza di campionamento, bilanciato (tramite 2 x XLR su cavo di collegamento o KL-Box opzionale)
+24 dBu Scala completa digitale (0 dBFS)
Risposta in frequenza +/- 0,2 dB da 20 a 20 kHz
Uscita sbilanciata 2 canali (tramite 2 prese RCA su KL-Box opzionale)

Conversione discendente

Hardware 10 bit
Anamorfico: schermo intero
Letterbox: l'immagine viene ridotta con bande nere aggiunte in alto e in basso dell'area immagine preservando il rapporto di aspetto
Ritaglio: l'immagine viene ritagliata per adattarsi alla nuova dimensione dello schermo

Ingresso di riferimento

Nero colore analogico (1V) o Sincronizzazione composita (2 o 4V)
in loop
75 ohm su KL-Box opzionale, terminato sul cavo di collegamento fornito

Controllo macchina

RS-422, protocollo Sony a 9 pin (tramite cavo di collegamento o KL-BOX opzionale)



OEM, scheda PCIe HD/SD, lotto con KL-BOX-LH-R0. Si prega di contattare il servizio commerciale per discutere le opzioni di cavi disponibili.
