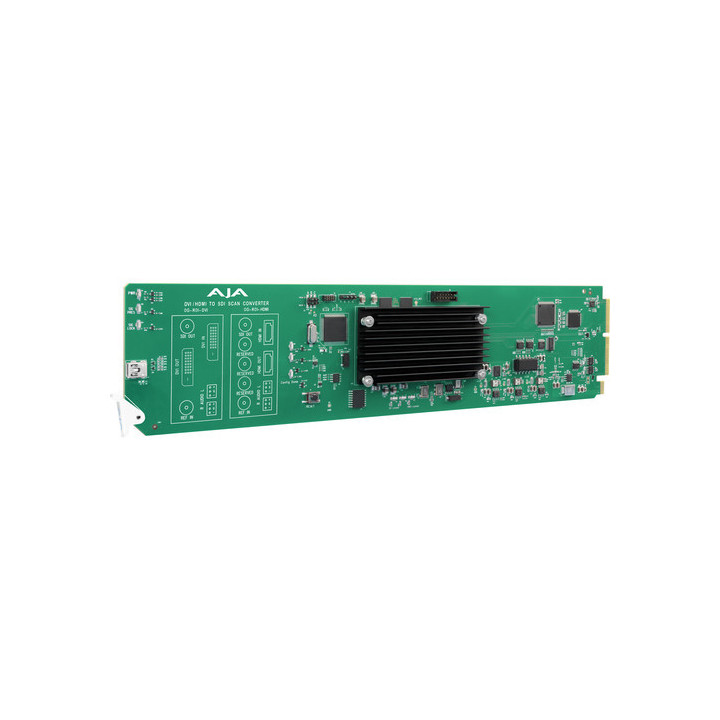

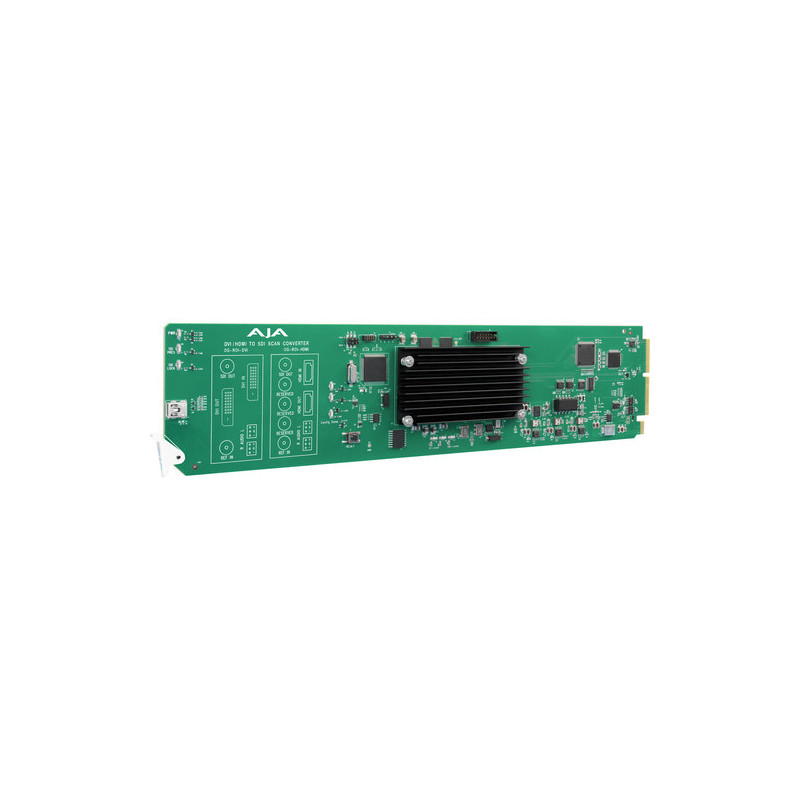

Aja DVI zu SDI mit Region-of-Interest-Skalierung
Der OG-ROI-DVI von AJA ist eine openGear-Karte, die eine hochwertige Konvertierung von Computer- und DVI-Signalen in 3G-SDI-Basisband-Video ermöglicht. Mit unglaublicher Region-of-Interest-Skalierung sowie Seitenverhältnis- und Bildfrequenzkonvertierung erfüllt der OG-ROI-DVI den wachsenden Bedarf, Computersignale korrekt in die Videowelt zu integrieren, ohne Budget oder Platz zu opfern.
Konnektivität
Der OG-ROI-DVI verwendet eine direkte DVI-Schleife, die es ermöglicht, ihn inline zu platzieren, um eine Verbindung zu einem Computerbildschirm aufrechtzuerhalten und gleichzeitig nach SDI zu extrahieren. Der Referenzeingang stellt sicher, dass das vom OG-ROI-DVI ausgegebene SDI-Signal für die Verwendung während einer Produktion oder Installation verriegelt ist.
Audio
Der OG-ROI-DVI akzeptiert 2-Kanal-Analogaudio von 2x 3-poligen Klemmverbindern. Die Audioquelle kann in der DashBoard-Software ausgewählt und in den SDI-Ausgang eingebettet werden. Dies ermöglicht die Integration von Computer-Audio in das SDI-Signal für einfaches und synchronisiertes Routing.
openGear-Kompatibilität
Der openGear-Standard garantiert, dass AJA-Karten mit anderen openGear-Produkten von zertifizierten openGear-Partnern kompatibel sind. Mit einer wachsenden Liste von Produkten ist openGear die Zukunft der Chassis-basierten Produkte.
Flexible E/A
Die modulare Rückwand ermöglicht kundenspezifische E/A-Verbindungen pro Karte (im Lieferumfang der einzelnen Karten enthalten).
Integrierte Sicherheit
Die optionale redundante Stromversorgung bietet eine sekundäre Stromquelle bei Ausfall der Hauptstromversorgung.
Ethernet-Zugang
Eine Standard-Ethernet-Verbindung ermöglicht den Zugriff auf das Chassis über die Dashboard-Anwendung für die globale Chassis-Kommunikation. Ein optionaler Ethernet-Zugang pro Karte kann im Chassis für erweiterte Kommunikation mit kompatiblen openGear-Karten installiert werden.
|
|
Spezifikationen
|
|
|
Videoeingabeformate
|
Computersignale:
WUXGA (1920 x 1200) 60 Hz max
VGA (640 x 480) minimum
Videosignale:
(HD) 1920 x 1080i 50, 59.94
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(SD) 625i, 525i
(SD) 580p, 480p
|
|
Videoausgabeformate
|
(HD) 1920 x 1080p 50, 59.94, 60, SMPTE 425-1 Level A Mapping-Struktur 1 (4:2:2 10-Bit YCbCr)
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 50, 59.94, 60
(SD) 625i 25
(SD) 525i 29.97
|
|
Farbraum
|
Vollständig
SMPTE
|
|
Referenzquelle
|
Freilaufender Betrieb
Externe Kartenreferenz
OG Chassis-Ref 1
OG Chassis-Ref 2
|
|
Referenzeingang
|
Unterstützte Video-Referenzeingänge umfassen:
Tri-Level-Sync 1080i
Tri-Level-Sync 1080p
Tri-Level-Sync 720p
Farbschwarz 625i
Farbschwarz 525i
75 Ohm Terminierung
|
|
Videoeingang
|
1x DVI-Eingangsanschluss (mit eingebettetem Audio, bis zu 8 Kanäle)
|
|
Videoausgänge
|
DVI: 1x HDMI-Schleifenausgang (mit eingebettetem Audio, bis zu 8 Kanäle)
SDI: 3G-SDI, SMPTE-259/292/424, 1x BNC
|
|
Audioeingänge
|
2-Kanal symmetrische analoge Audioeingänge, 2x 3-polige Klemmverbinder
|
|
Audioausgang
|
SDI eingebettetes Audio, 24-Bit, 2 Kanäle oder 8 Kanäle
|
|
Benutzeroberfläche
|
openGear DashBoard Netzwerk-Steuerungssoftware über Windows, macOS oder Linux
|
|
Stromversorgung
|
Kompatibel mit openGear-Chassis, maximal 12,0 Watt pro Karte
|
|
Umgebung
|
Sicherer Betriebstemperaturbereich: 0 bis 40 °C (32 bis 104 °F)
Sichere Lagertemperatur (ausgeschaltet): -40 bis 60 °C (-40 bis 140 °F)
Relative Betriebsfeuchtigkeit: 10-90% nicht kondensierend
Betriebshöhe: <3000m(<10000')
|
|
Gewicht
|
0,5 lb (0,23 kg)
|
