Aja DVI verso SDI con scalatura della regione di interesse

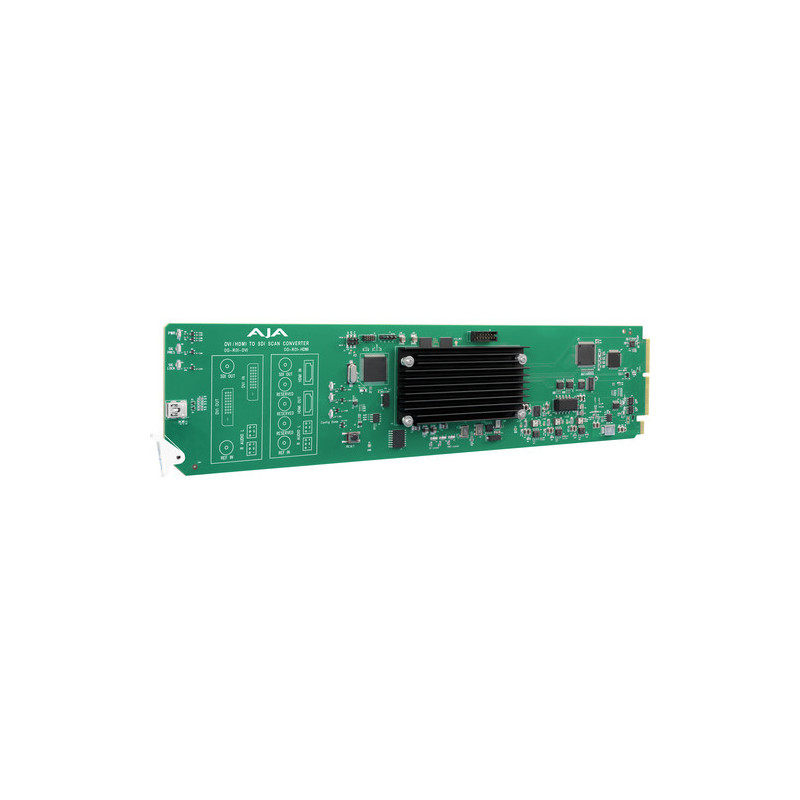

L'OG-ROI-DVI di AJA è una scheda openGear che consente una conversione di altissima qualità dei segnali informatici e DVI verso video in banda base 3G-SDI. Con un'incredibile scalatura della regione di interesse e conversione di aspetto e frequenza fotogrammi, l'OG-ROI-DVI soddisfa la crescente necessità di integrare correttamente i segnali informatici nel mondo video senza sacrificare il budget o lo spazio.
Connettività
L'OG-ROI-DVI utilizza un loop DVI diretto, consentendo di essere posizionato in linea per mantenere una connessione a uno schermo del computer mentre si estrae verso SDI. L'ingresso di riferimento garantisce che il segnale SDI in uscita dall'OG-ROI-DVI sia bloccato per l'uso durante una produzione o un'installazione.
Audio
L'OG-ROI-DVI accetta audio analogico a 2 canali da 2 connettori a morsettiera a 3 pin. La sorgente audio può essere selezionata nel software DashBoard ed è incorporata nell'uscita SDI. Ciò consente di integrare l'audio del computer nel segnale SDI per un instradamento facile e sincronizzato.
Compatibilità openGear
Lo standard openGear garantisce che le schede AJA siano compatibili con altri prodotti openGear di partner openGear certificati. Con un elenco crescente di prodotti, openGear rappresenta il futuro dei prodotti su telaio.
I/O flessibili
Il pannello posteriore modulare consente connessioni I/O personalizzate per scheda (incluse con le singole schede).
Sicurezza integrata
L'alimentatore ridondante opzionale fornisce una sorgente di alimentazione secondaria in caso di guasto dell'alimentazione principale.
Accesso Ethernet
Una connessione Ethernet standard consente di accedere al telaio tramite l'applicazione Dashboard per la comunicazione globale del telaio. Un accesso Ethernet opzionale per scheda può essere installato nel telaio per una comunicazione avanzata con le schede openGear compatibili.
|
|
Specifiche
|
|
|
Formati di ingresso video
|
Segnali informatici:
WUXGA (1920 x 1200) 60 Hz max
VGA (640 x 480) minimo
Segnali video:
(HD) 1920 x 1080i 50, 59.94
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(SD) 625i, 525i
(SD) 580p, 480p
|
|
Formati di uscita video
|
(HD) 1920 x 1080p 50, 59.94, 60, SMPTE 425-1 Livello A struttura di mappatura 1 (4:2:2 10 bit YCbCr)
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 50, 59.94, 60
(SD) 625i 25
(SD) 525i 29.97
|
|
Gamma di colori
|
Completo
SMPTE
|
|
Sorgente di riferimento
|
Funzionamento libero
Rif est scheda
Rif telaio OG 1
Rif telaio OG 2
|
|
Ingresso di riferimento
|
Gli ingressi video di riferimento supportati includono:
Sincronizzazione tri-livello 1080i
Sincronizzazione tri-livello 1080p
Sincronizzazione tri-livello 720p
Nero a colori 625i
Nero a colori 525i
Terminazione 75 ohm
|
|
Ingresso video
|
1x connettore di ingresso DVI (con audio incorporato, fino a 8 canali)
|
|
Uscite video
|
DVI: 1x connettore HDMI in loop (con audio incorporato, fino a 8 canali)
SDI: 3G-SDI, SMPTE-259/292/424, 1x BNC
|
|
Ingressi audio
|
Ingressi audio analogici bilanciati a 2 canali, 2x connettori a morsettiera a 3 pin
|
|
Uscita audio
|
Audio incorporato SDI, 24 bit, 2 canali o 8 canali
|
|
Interfaccia utente
|
Software di controllo di rete openGear DashBoard tramite Windows, macOS o Linux
|
|
Alimentazione
|
Compatibile con telaio openGear, 12,0 watt massimo per scheda
|
|
Ambiente
|
Intervallo di temperatura di esercizio sicuro: da 0 a 40°C (da 32 a 104°F)
Temperatura di conservazione sicura (spento): da -40 a 60°C (da -40 a 140°F)
Umidità relativa di esercizio: 10-90% senza condensazione
Altitudine di esercizio: <3000m(<10000')
|
|
Peso
|
0,5 lb (0,23 kg)
|
