Aja DVI vers SDI avec mise à l'échelle de région d'intérêt

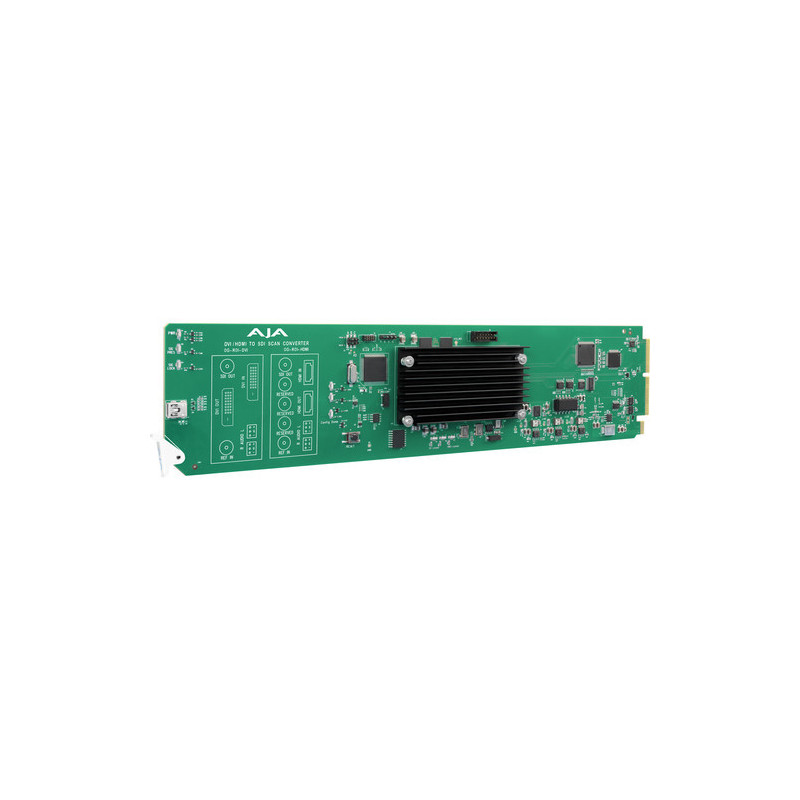

L'OG-ROI-DVI d'AJA est une carte openGear qui permet une conversion de très haute qualité des signaux informatiques et DVI vers la vidéo en bande de base 3G-SDI. Avec une mise à l'échelle incroyable de la région d'intérêt ainsi qu'une conversion de format d'image et de fréquence d'images, l'OG-ROI-DVI répond au besoin croissant d'intégrer correctement les signaux informatiques dans le monde vidéo sans sacrifier le budget ou l'espace.
Connectivité
L'OG-ROI-DVI utilise une boucle DVI directe, lui permettant d'être placé en ligne pour maintenir une connexion à un écran d'ordinateur tout en extrayant vers SDI. L'entrée de référence garantit que le signal SDI sortant de l'OG-ROI-DVI est verrouillé pour une utilisation tout au long d'une production ou d'une installation.
Audio
L'OG-ROI-DVI accepte l'audio analogique 2 canaux à partir de 2 connecteurs à bornier à 3 broches. La source audio peut être sélectionnée dans le logiciel DashBoard et est embarquée dans la sortie SDI. Cela permet d'intégrer l'audio de l'ordinateur dans le signal SDI pour un routage facile et synchronisé.
Compatibilité openGear
La norme openGear garantit que les cartes AJA seront compatibles avec d'autres produits openGear de partenaires openGear certifiés. Avec une liste croissante de produits, openGear est l'avenir des produits basés sur châssis.
E/S flexibles
Le panneau arrière modulaire permet des connexions E/S personnalisées par carte (incluses avec les cartes individuelles).
Sécurité intégrée
L'alimentation redondante en option fournit une source d'alimentation secondaire en cas de défaillance de l'alimentation principale.
Accès Ethernet
Une connexion Ethernet standard fournit un accès au châssis via l'application Dashboard pour la communication globale du châssis. Un accès Ethernet optionnel par carte peut être installé dans le châssis pour une communication avancée avec les cartes openGear compatibles.
|
|
Spécifications
|
|
|
Formats d'entrée vidéo
|
Signaux informatiques :
WUXGA (1920 x 1200) 60 Hz max
VGA (640 x 480) minimum
Signaux vidéo :
(HD) 1920 x 1080i 50, 59.94
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(SD) 625i, 525i
(SD) 580p, 480p
|
|
Formats de sortie vidéo
|
(HD) 1920 x 1080p 50, 59.94, 60, structure de mappage SMPTE 425-1 Niveau A 1 (4:2:2 10 bits YCbCr)
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 50, 59.94, 60
(SD) 625i 25
(SD) 525i 29.97
|
|
Gamme de couleurs
|
Complète
SMPTE
|
|
Source de référence
|
Autonome
Référence externe de carte
Référence châssis OG 1
Référence châssis OG 2
|
|
Entrée de référence
|
Les entrées vidéo de référence prises en charge incluent :
1080i synchronisation tri-niveau
1080p synchronisation tri-niveau
720p synchronisation tri-niveau
625i noir couleur
525i noir couleur
Terminaison 75 ohms
|
|
Entrée vidéo
|
1x connecteur d'entrée DVI (avec audio embarqué, jusqu'à 8 canaux)
|
|
Sorties vidéo
|
DVI : 1x connecteur HDMI en boucle (avec audio embarqué, jusqu'à 8 canaux)
SDI : 3G-SDI, SMPTE-259/292/424, 1x BNC
|
|
Entrées audio
|
Entrées audio analogiques symétriques 2 canaux, 2 connecteurs à bornier à 3 broches
|
|
Sortie audio
|
Audio SDI embarqué, 24 bits, 2 canaux ou 8 canaux
|
|
Interface utilisateur
|
Logiciel de contrôle réseau openGear DashBoard via Windows, macOS ou Linux
|
|
Alimentation
|
Compatible avec les châssis openGear, 12,0 watts maximum par carte
|
|
Environnement
|
Plage de température de fonctionnement sûre : 0 à 40 °C (32 à 104 °F)
Température de stockage sûre (hors tension) : -40 à 60 °C (-40 à 140 °F)
Humidité relative de fonctionnement : 10-90 % sans condensation
Altitude de fonctionnement : <3000m(<10000')
|
|
Poids
|
0,5 lb (0,23 kg)
|
